Устройство и конструкция подвесных потолочных систем
Представьте себе идеально ровный белый холст над головой. Пространство открыто для реализации любых идей, будь то минимализм, классика или ультрасовременность. Именно такими возможностями обладают современные подвесные потолочные системы, ставшие настоящим инструментом профессионала-строителя! Перечислим, какие существуют устройства подвесных потолков из металла. Какой тип конструкции подвесного потолка выбрать для своего объекта и почему.
Какие бывают подвесные потолки?
Помимо конструктивных особенностей подвесного потолка, о которых речь пойдет ниже, потолочные системы различаются по функциональности и назначению, по материалам обшивки, по пожарным характеристикам и шумоизоляционным свойствам. Во многом тип конструкции навесного потолка обусловлен именно функциональным назначением помещения.
По назначению различают:
-
Универсальные потолочные конструкции, предназначенные для установки в любых типах помещений;
-
Влагостойкие, в условиях повышенной влажности сохраняют свои механические и эстетические свойства. Предназначены для бассейнов, прачечных, кухонь.
-
Гигиенические или медицинские потолочные конструкции устанавливают в помещениях, к которым предъявляются строгие санитарные требования, например, в больницах или на чистых производствах;
-
Акустические потолочные системы предназначены для снижения уровня шума в помещении;
-
Дизайнерские конструкции призваны повысить эстетическую привлекательность помещения, создают ощущение дополнительного объема и пространства, задают «тему потолка» в интерьере.
Также потолочные конструкции различаются по материалу обшивки и способу ее монтажа на каркасе. Здесь можно выделить металлические кассеты, панели, рейки, а также системы грильято.
Подробный обзор типов потолков выходит за рамки этого материала, поэтому давайте сосредоточимся на конструктивной части.
Подвесные потолки: конструкция, крепления и основные элементы
Основные требования сформулированы в ГОСТ Р 70939-2023. Там же описаны и основные конструкции потолочных систем. Сразу отметим, что расхожая фраза «подвесные потолки Армстронг» обозначает не какую-то особую конструкцию навесной потолочной системы, а всего лишь один из брендов-производителей комплектующих для этих систем подвесных потолков — компанию Armstrong. Конечно же, есть и другие, просто именно этому бренду повезло стать именем нарицательным, как скотч, кеды или, скажем, коньяк.
Как устроен подвесной потолок
В целом, устройство потолочных систем довольно простое. На перекрытие или несущие конструкции помещения монтируется потолочный каркас. Он закрепляется на регулируемых или нерегулируемых подвесах или крепится к несущим элементам непосредственно. А уже на каркас устанавливают облицовочные элементы.
Конструктив, однако, различается в зависимости от типа облицовки и способа крепления подвесного потолка к несущим конструкциям.
По типу конструктива можно выделить следующие потолочные системы:
Устройство реечного подвесного потолка
Основные элементы подвесного потолка:
- Подвес — анкерная шпилька, проволочный, или жесткий подвес с регулировкой по длине или без нее. С помощью подвеса каркас потолочной системы крепится к основанию.

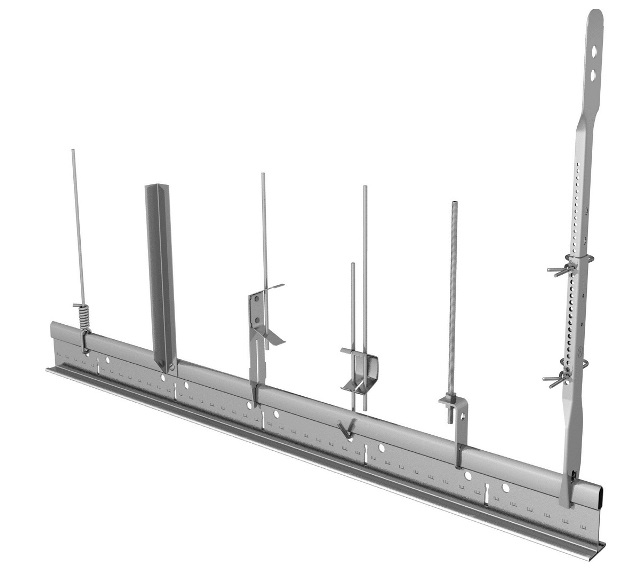

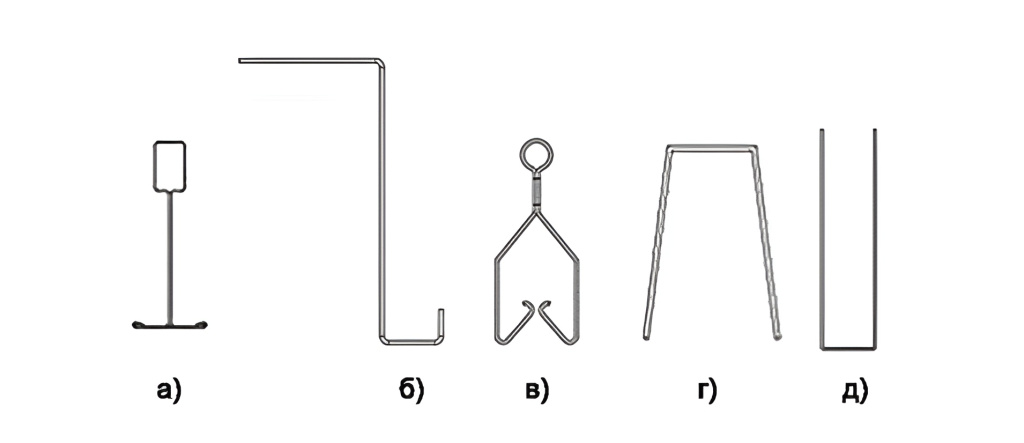

Виды подвесов для подвесного потолка. Слева направо: подвес на тросах; нерегулируемый жесткий подвес; подвес «бабочка»; регулируемый подвес «двойная бабочка» (европодвес); регулируемый по длине резьбовой подвес (шпилька, анкерный подвес); регулируемый жесткий подвес

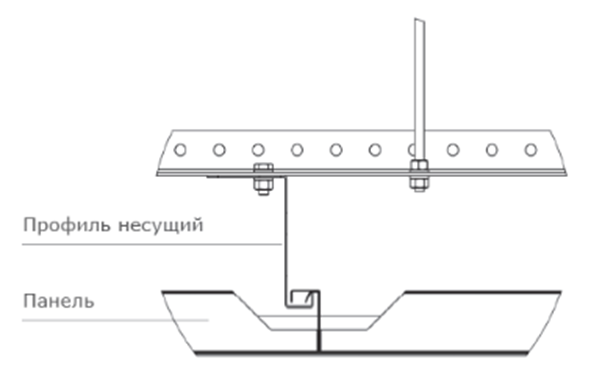

- Несущий профиль: стрингер, Z-профиль, L-профиль или T-образный профиль. На подвесах закрепляется основной несущий профиль того или иного типа. Например, для реечной потолочной системы используется стрингер — специальная гребенка с пазами особой формы для фиксации реек. Для кассетных типов применяется Z- или L-образный профиль, и т.д.

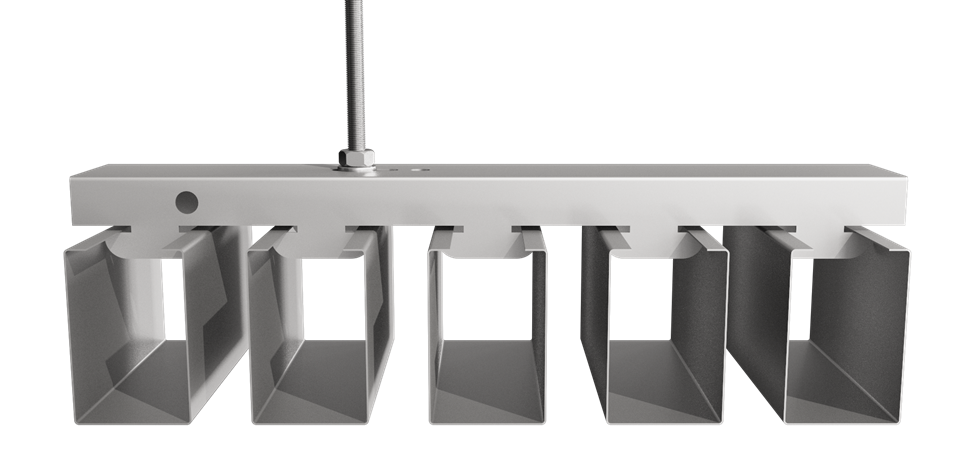

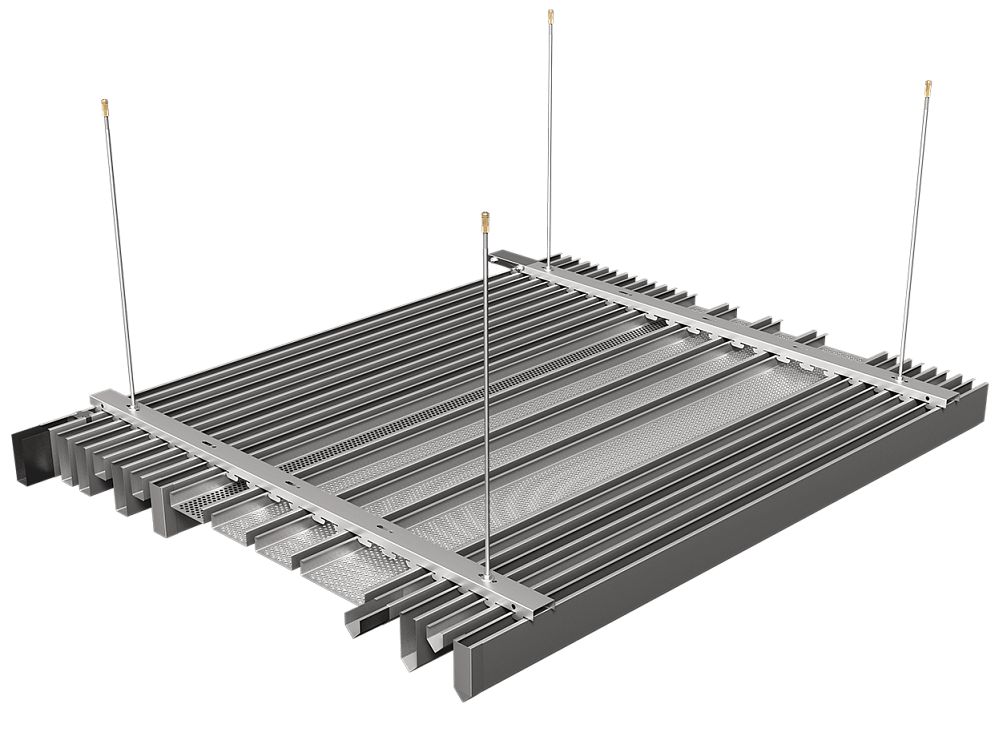

Стрингер на анкерном подвесе
Также предусматриваются и другие виды несущих профилей, в зависимости от способа крепления кассет или потолочных панелей.
а — Т-образный профиль; б — Z-профиль; в — несущий профиль для панелей со скрытым креплением; г — реечный профиль-гребенка; д — П-образный профиль.
- Поперечный профиль. Поперечные профили используются в конструкциях кассетного типа. Они крепятся к направляющим профилям. Для реечного типа дополнительные поперечные профили не нужны, а вот для монтажа кассетной металлической конструкции они часто обязательны.

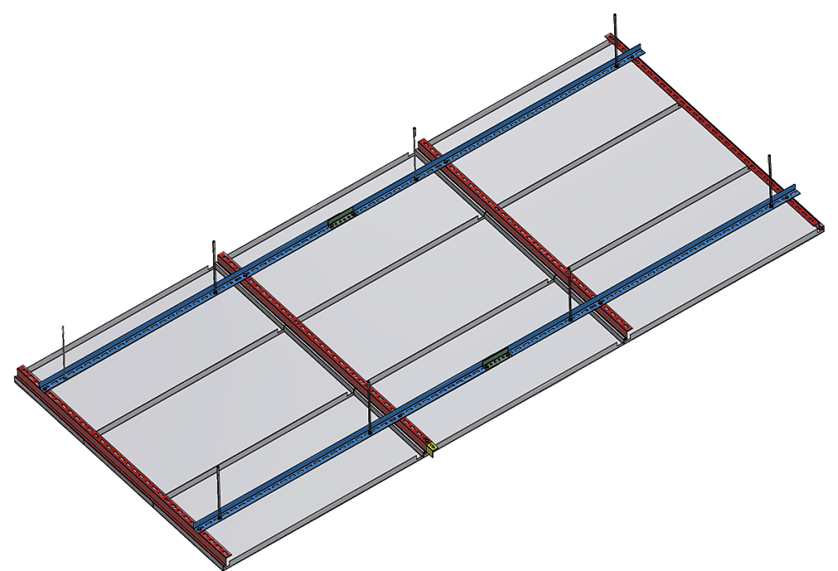

Схема устройства металлического каркаса подвесного потолка. Поперечные профили показаны красным
- Облицовочные элементы — кассеты или рейки. ГОСТ Р 70939-2023 регламентирует установку облицовки навесных конструкций в двух вариантах: с видимой системой крепления и скрытой.
Как общий вид, так и схема установки облицовочных кассет на каркас зависит от типа кромки. Тип кромки металлических панелей классифицируется ГОСТ Р 58324-2018.

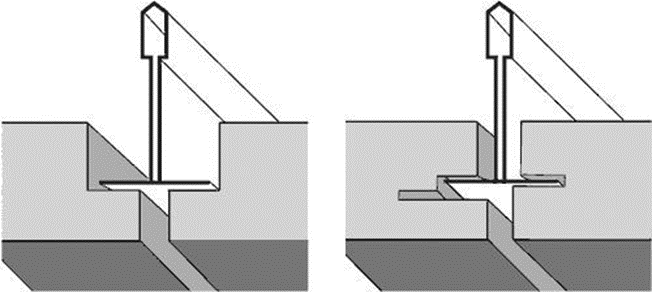

Таблица 1. Способы устройства каркаса подвесного потолка
| Тип кромки | Система крепления подвесного потолка |
|---|---|

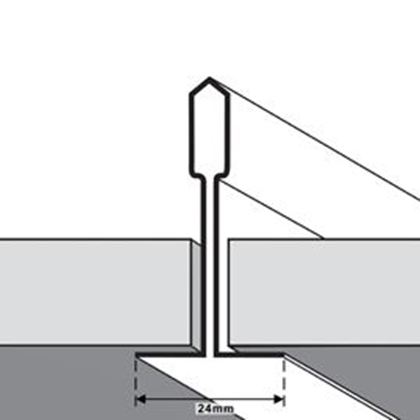

| Борд (Board) — прямоугольная кромка для установки на 24‐мм потолочную систему |
|

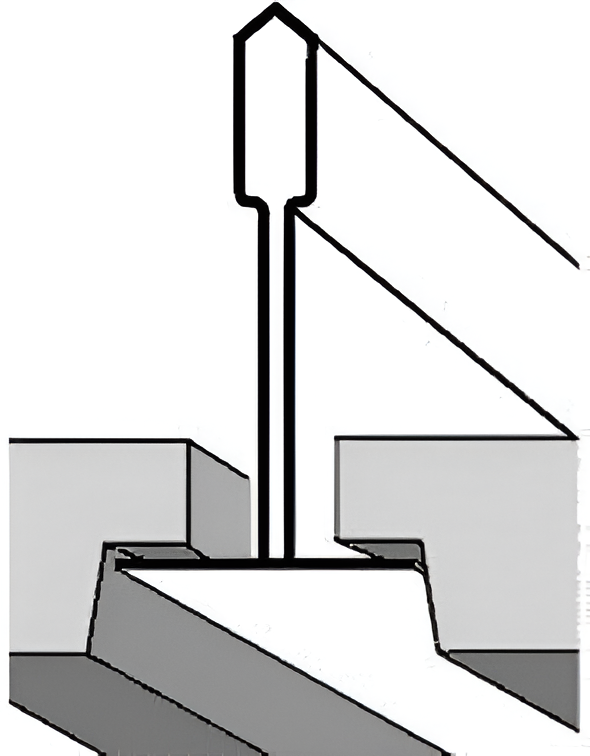

| Тегуляр (Tegular) — кромка плиты со ступенькой для установки на 24-мм навесную систему потолков |
|

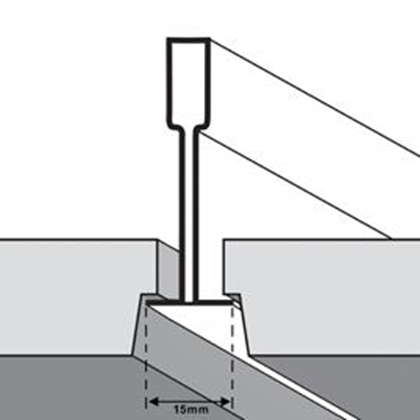

| Микролук (Microlook) — кромка плиты со ступенькой для установки на 15-мм навесную систему |
 |
| Вектор (Vector) — кромка плиты для скрытой установки на 24‐мм навесную систему |
|

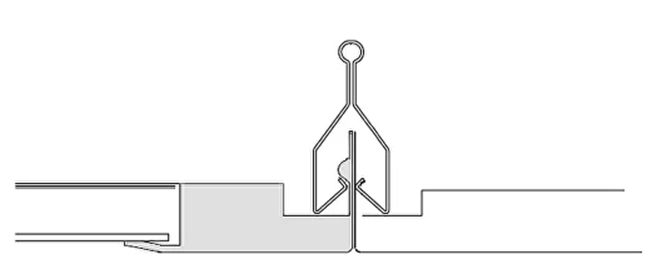

| Хук-он (Hook-on) — скошенная кромка с «крючком» для навешивания кассеты на несущий профиль |
|

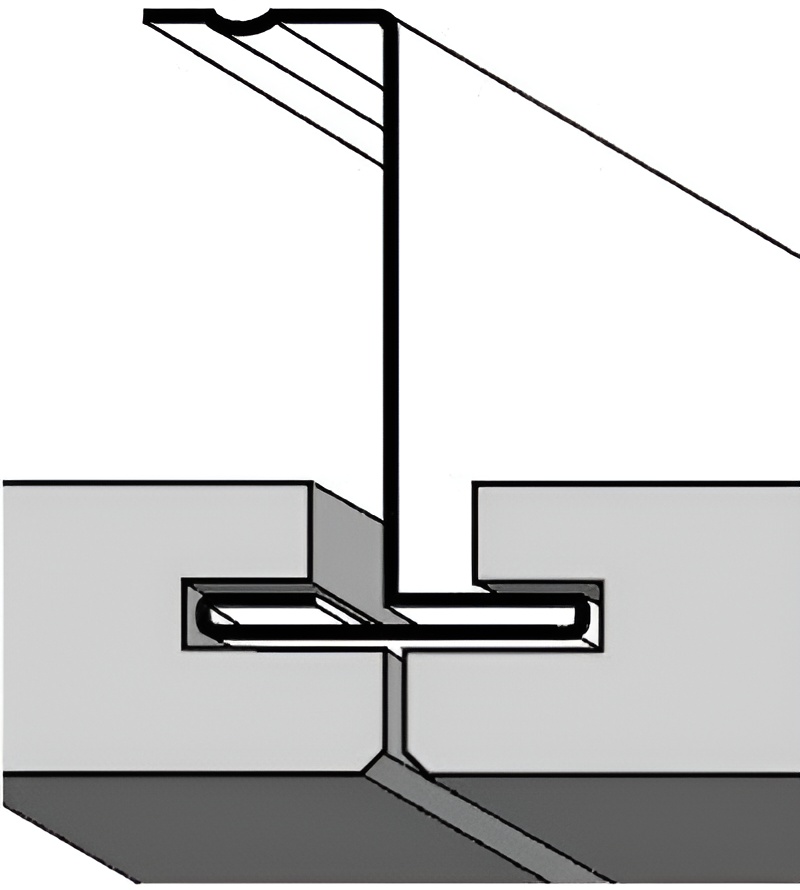

| Клип-ин (Clip-in) — кромка с возможностью защелкивания в стрингеры. |
|
Какие нормы, стандарты и требования безопасности нужно учесть
ГОСТ Р 58324-2018 накладывает ограничения на предельные отклонения размеров кассет, а также на величину прогибов и изгибов кассет под нагрузкой. Вес каркаса подвесного потолка на м2 не должен превышать несущую способность каркаса. Также регламентируется воздухопроницаемость и класс влагостойкости.
Одним из ключевых требований к навесным потолочным системам является пожаробезопасность. Во-первых, металлы для изготовления элементов потолочных систем должны иметь температуру плавления не ниже 750 °С. Во-вторых, вся внутренняя отделка помещений подлежит обязательной пожарной сертификации (горючесть, дымообразование, токсичность, воспламеняемость).
Пожарный сертификат и сертификат соответствия на подвесные потолки.
Обязательно соответствие санитарно-гигиеническим нормам по эмиссии вредных веществ в соответствии с Федеральным законом № 52-ФЗ.
Какой тип каркаса выбрать
Основной критерий выбора той или иной схемы устройства подвесного потолка из профилей — это тип помещения и его назначение.
Тип и назначение помещения

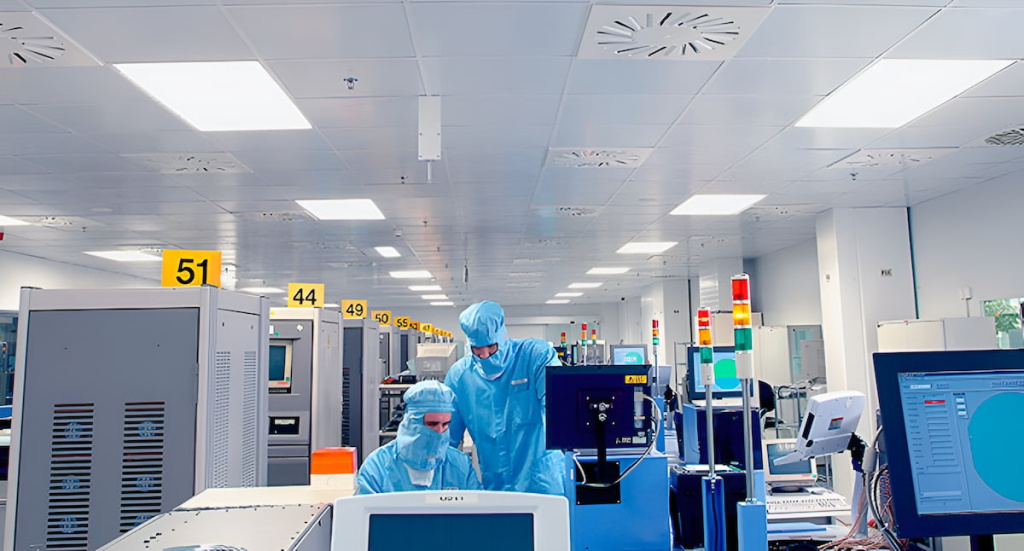

Например, в чистых помещениях на фармацевтических предприятиях, в научных лабораториях или на пищевых производствах нужна металлическая конструкция на скрытой подвесной системе, например, clip-in. Возможно применение и других конструкций при условии сохранения герметичности.

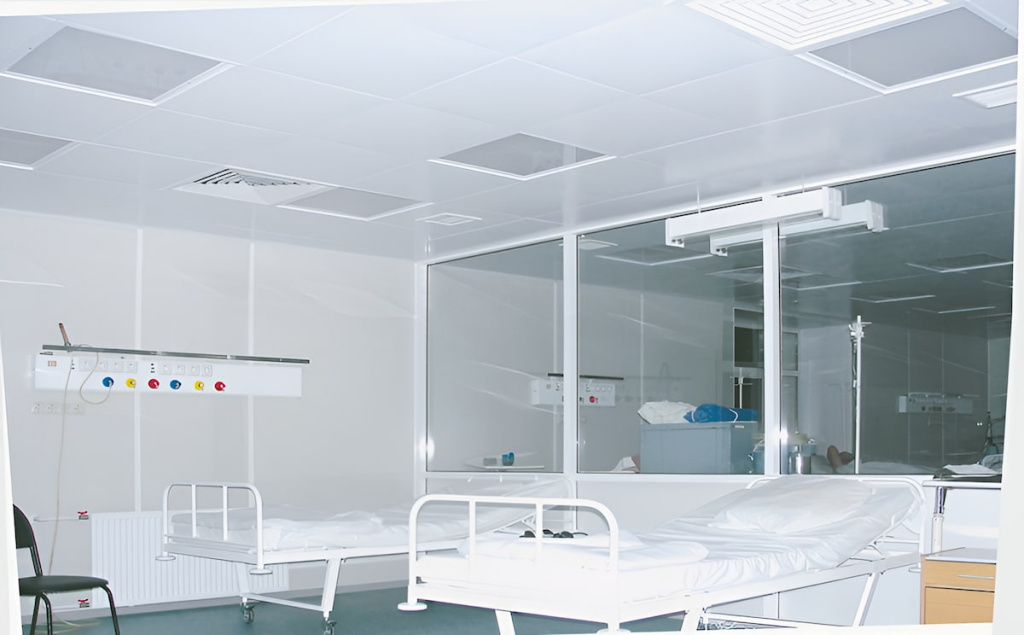

В медицинских учреждениях и лабораториях устанавливают гигиенические влагостойкие потолочные системы. Их можно мыть, при этом они должны быть устойчивы к воздействию УФ-обеззараживателей и дезинфицирующих средств. Следовательно, конструкция подвесного потолка должна учитывать эти особенности. Как правило, это подвесной потолок на двухуровневом металлическом каркасе.

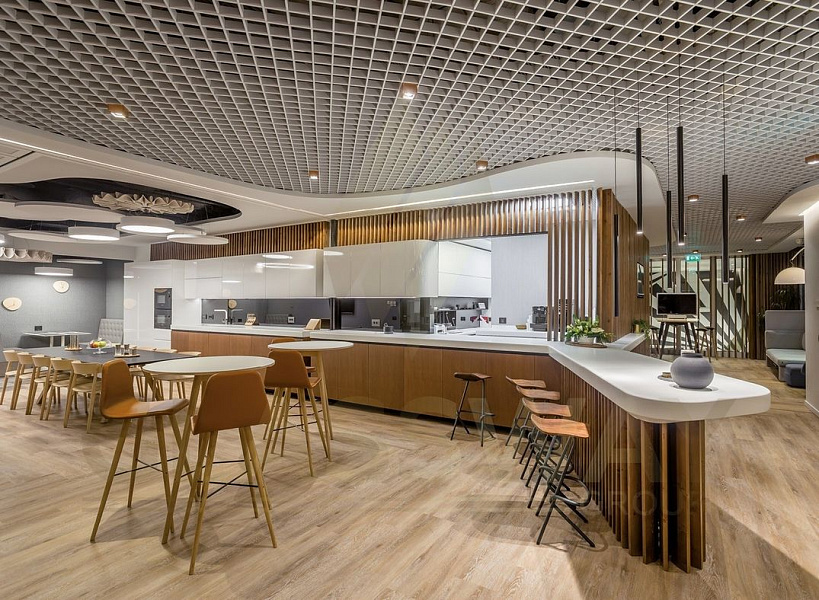

В офисах, общественных местах и общепите важна хорошая вентиляция, поэтому вместо сплошных потолочных конструкций там используют подвесные конструкции грильято или реечные. Поэтому и выбрать следует конструкцию на стрингерах или островную типа hook-on.
Необходимость обслуживания
Второй важный критерий — необходимость обслуживания. В подпотолочном пространстве часто скрывают различные коммуникации и оборудование: системы вентиляции, освещения, аудиооборудование и т.д.
Если планируется регулярно обслуживать спрятанные под потолком коммуникации, то разумно будет выбрать такую конструкцию, которая допускает частичное снятие кассет. При этом демонтаж и повторная установка не должны быть слишком трудоемкими.
К таким опциям можно отнести, например, классическую конструкцию металлического подвесного потолка Hook-on 600×1200. Облицовочные кассеты легко снимаются в произвольном порядке, а риск их повреждения при демонтаже минимальный. Легкий доступ к потолочному пространству обеспечивает и система clip-in. Кубообразные реечные потолки способны создать невероятно стильные архитектурные решения.
Некоторые способы устройства каркаса подвесной конструкции не предусматривают возможности снятия произвольно выбранной единичной кассеты. К таким конструкциям относится, например, скрытая навесная система на Z-профиле. Подобные решения желательно использовать там, где обслуживание подпотолочного пространства не предусматривается.
Возможность частичного снятия кассет при такой конструкции не предусмотрена
Функциональность
Третий критерий выбора — функциональность. Каркас навесной системы может предусматривать дополнительные крепления для светильников, вентиляционного оборудования, и других систем. Почему это важно? Потому что ГОСТ прямо запрещает подвешивать дополнительное оборудование непосредственно на каркас подвесного потолка, если такая дополнительная весовая нагрузка не предусмотрена производителем. Чтобы установить дополнительное оборудование на каркас, потребуется разработка индивидуального нетипового решения по конструкции каркаса.

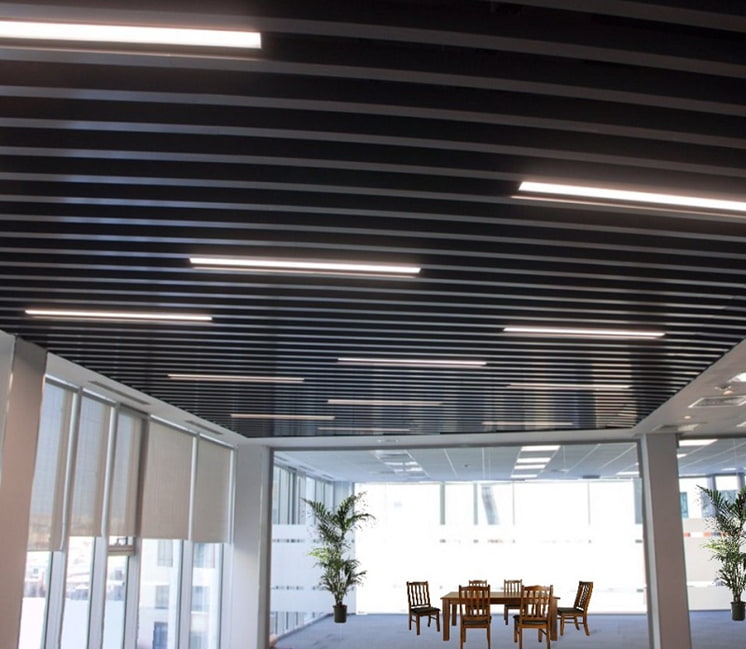

Следовательно, если речь идет в первую очередь о красивом и эстетичном дизайне помещения, то можно выбрать каркас для реечной конструкции на стрингерах или островной дизайн. В этом случае необходимое оборудование будет закрепляться непосредственно на перекрытие.
В помещениях со сплошной подвесной потолком, например, в больнице, следует выбирать конструкции, допускающие установку дополнительных устройств, встроенных в единую поверхность потолка. Подвешиваются они либо на перекрытие, либо на специальным образом усиленный нестандартный каркас, рассчитанный на такую нагрузку. Речь идет именно о нестандартных каркасах, так как в стандартном по госту запрещено вносить дополнения.
Заключение
Мы рассмотрели как устройство подвесных потолков по ГОСТ, так и возможности нетиповых решений. Потолки давно перестали вторичным объектом интерьера! Правильно спроектированная и смонтированная подвесная система способна решить сразу несколько задач: эстетически преобразовать пространство, обеспечить вентиляцию, облегчить доступ к коммуникациям.
