Металлические кассетные потолки: от геометрии до экономики

В современной коммерческой недвижимости кассетные потолки становятся стандартом индустрии. Потребители по достоинству оценили сочетание долговечности, удобства монтажа и обслуживания, разнообразия дизайна и высокой пожарной безопасности.

Однако в условиях жестких тендерных ограничений девелоперу не так просто соблюсти баланс между капитальными затратами и стоимостью эксплуатации. Как это сделать в случае кассетных систем - разберем в этой статье. Также рассмотрим конструкцию, особенности проектирования и оценим совокупную стоимость владения (TCO).

Архитектурно-инженерный контекст и эволюция подвесных систем

Современное проектирование коммерческой недвижимости базируется на принципах устойчивого развития, гибкости пространств и снижения эксплуатационных затрат. Потолок в рамках этой концепции перестал быть просто плоскостью над головой – теперь это пространство для эффективного размещения коммуникаций и инженерных систем в современном интерьере. Функциональность такого решения больше не вступает в противоречие с эстетикой.

Эволюция кассетных систем прошла путь от утилитарных минераловатных плит до высокотехнологичных металлических модулей. При этом в последнее время заметен сдвиг от глухих несъемных конструкций к модульным. Если на ранних этапах металл воспринимался исключительно как антивандальное решение, подходящее для массового производства, то сегодня это инструмент инженерной оптимизации и важный элемент дизайна.

Большое разнообразие видов кассетных потолков позволяет подбирать их под конкретные функциональные задачи: в панели интегрируются климатические модули, скрытые датчики, линейное светодиодное освещение и акустические мембраны. Целевые сегменты применения кассетных систем дифференцированы по техническим требованиям:

Офисы класса А+. Приоритет отдается крупноформатным кассетам со скрытой подвесной системой, высокому индексу звукопоглощения и бесшовной интеграции с дизайнерскими LED-светильниками.

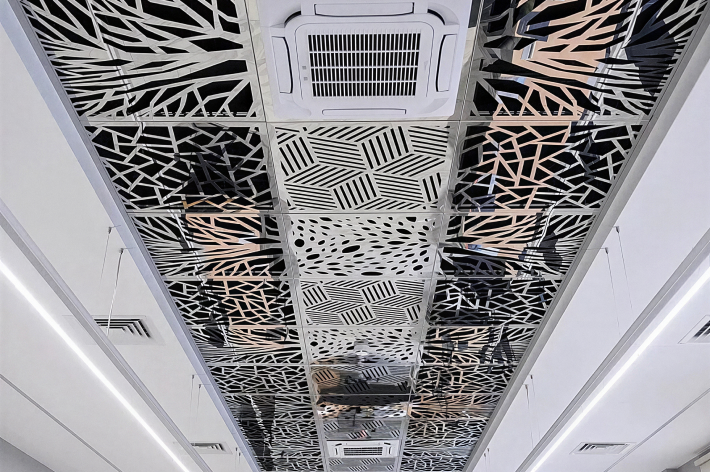

Рисунок 1. Перфорированная потолочная система HOOK-ON

Торгово-развлекательные центры (ТРЦ). Ключевые требования – высокая ремонтопригодность, антивандальность и соответствие жестким нормам пожарной безопасности. В таких локациях установка кассетного потолка позволяет снизить эксплуатационные риски.

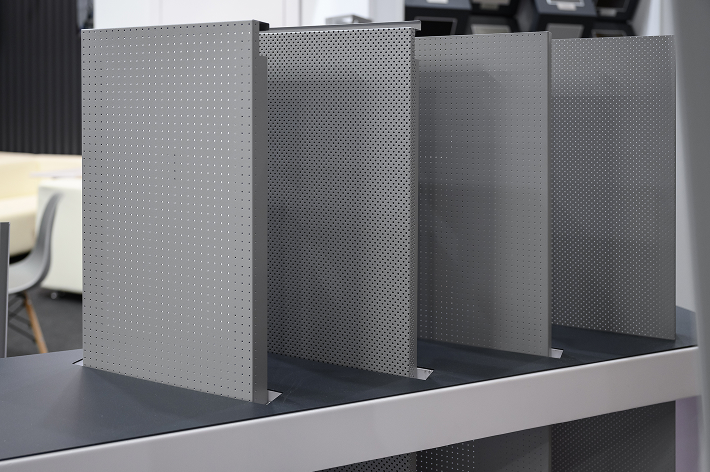

Рисунок 2. Перфорированная потолочная система CLIP-IN

Чистые помещения, медцентры, лаборатории. Требуются герметичные системы с антибактериальным покрытием, исключающие пылевыделение, устойчивые к дезинфекции. Подвесная система должна быть устойчивой к избыточному давлению воздуха в системе вентиляции. Кассеты должны обладать выраженными антистатическими свойствами (сопротивление покрытия в диапазоне 10⁶ – 10⁹ Ом). Отсутствие статического заряда исключает притягивание микрочастиц пыли и аэрозолей к поверхности потолка, что позволяет поддерживать заданный класс чистоты помещения.

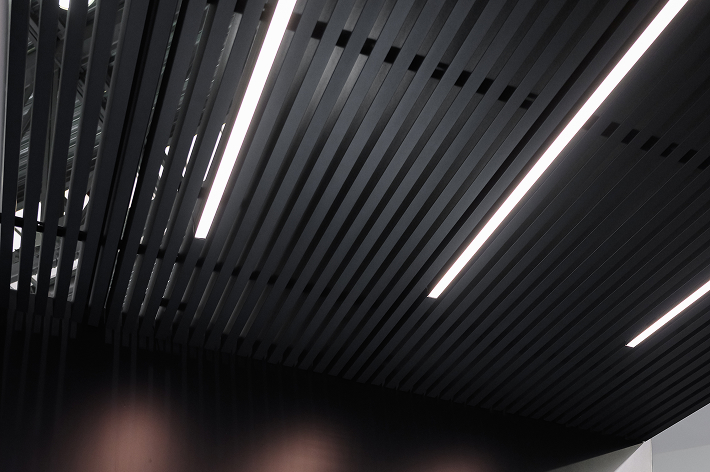

Рисунок 3. Кассетный потолок для медицинских учреждений

Серверные и ЦОД. Важным условием является применение антистатического (ESD) покрытия кассет и организация непрерывного контура заземления подвесной системы. Это предотвращает накопление электростатического заряда (трибоэлектрического эффекта от движения воздуха), способного вызвать сквозной электростатический разряд и повредить чувствительную микроэлектронику серверов.

Анатомия системы: конструктив, материалы и геометрия

Базовые материалы для производства кассет – листовой алюминий и оцинкованная сталь. Выбор зависит от условий эксплуатации, эстетических предпочтений и бюджета.

Алюминий (сплавы серии 3003 / 5005 по EN 485-2 / EN 573-3 или по ГОСТ 4784-2019, толщина 0,5–1,5 мм) обладает естественной коррозионной стойкостью и малым весом. Качественный монтаж металлического кассетного потолка из алюминия снижает нагрузку на несущие перекрытия до 40% по сравнению со сталью. Анодирование алюминия позволяет получать финишные поверхности премиум-класса, устойчивые к выцветанию и царапинам.

Оцинкованная сталь (ГОСТ 14918-2020 «Прокат листовой горячеоцинкованный. Технические условия»). Толщина стали 0,45–0,7 мм является промышленным стандартом для изготовления штампованных строительных изделий (включая кассеты), так как обеспечивает идеальный баланс пластичности при формовке и жесткости готового изделия. Отличается высокой механической прочностью и стабильностью геометрии на больших пролетах. Сталь дешевле алюминия, но требует обязательного защитно-декоративного полимерного слоя (по ГОСТ 34180-2017) для предотвращения щелевой коррозии.

Нержавеющая сталь (сплавы AISI 304 / AISI 316) не относится к базовым вариантам. Это специализированный материал для экстремальных условий эксплуатации. Применяется в чистых помещениях с агрессивными химическими режимами, операционных, лабораториях и на пищевых производствах. Обеспечивает высокую химическую инертность, выдерживает жесткую дезинфекцию, но существенно удорожает систему.

Геометрия и класс герметичности

Конструктивное исполнение подвесного потолка определяет его внешний вид и класс герметичности, а также влияет на скорость, удобство монтажа и демонтажа кассетного потолка для обслуживания коммуникаций.

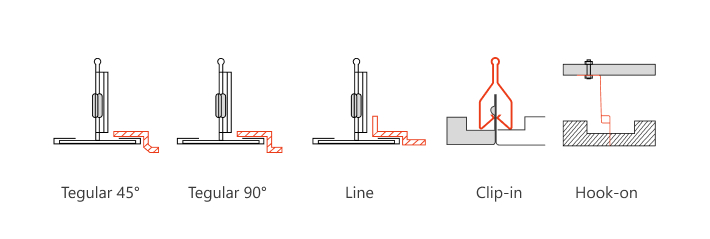

Рисунок 4. Типы подвесных систем кассетных потолков

Открытая подвесная система (Lay-in / Кромка Board, Tegular): кассеты закладываются сверху в Т-образный профиль (Т-15 или Т-24). Система Tegular имеет ступенчатый край, за счет чего кассета провисает ниже уровня профиля, создавая рельефный рисунок. Преимущество — моментальный доступ в межпотолочное пространство простым приподниманием кассеты.

Скрытая подвесная система (Clip-in, Hook-On): кассеты защелкиваются снизу в несущий гребенчатый профиль (стрингер). Стыки между панелями практически незаметны (ширина шва до 0,5–1 мм). Обеспечивает монолитный вид и возможность создания герметичных зон. В отличие от системы Clip-in (где панель нужно с силой вщелкивать снизу вверх), в системе Hook-On кассета просто ложится под собственным весом на несущий профиль.

Это полностью исключает эффект «линзования» и деформацию углов крупных кассет. Панели часто оснащаются откидными механизмами (петлями/тросиками). При обслуживании вентиляции или проводки кассета не снимается полностью, а просто повисает вертикально, освобождая руки мастеру.

Полускрытая система: Профиль частично виден или утоплен в плоскость кассет. Использует комбинацию направляющих, обеспечивая четкую линейную направленность дизайна.

Таблица 1. Сравнительные параметры геометрии кромок кассетных потолков

Покрытия и защита

Для формирования финишного слоя чаще всего используются два типа полимерных покрытий:

1. Порошковое окрашивание: Толщина слоя 60–90 мкм. Обеспечивает адгезию к металлу более 1 балла по ГОСТ 15140. Устойчиво к ультрафиолету и стандартным моющим средствам. Стандарт для общегражданского строительства.
2. Покрытие PVDF: Толщина слоя 25–40 мкм. Обладает химической инертностью к концентрированным щелочам, кислотам и дезинфектантам. Предназначено для объектов с агрессивными средами, химических лабораторий и чистых помещений классов ISO 5–ISO 8.

Нестандартные форматы

В современной архитектуре классический формат 600×600 мм заменяется крупногабаритными панелями: 600×1200, 1200×1200, а также длинномерными кассетами до 3000 мм (планки). Крупный формат минимизирует количество стыков, визуально расширяя пространство. Реализация крупноформатных решений требует увеличения толщины металла до 0,7–0,8 мм и внедрения ребер жесткости для исключения эффекта «линзования» (провисания центра панели под собственным весом).

Строительная физика и безопасность

Пожарная безопасность

Согласно Федеральному закону № 123-ФЗ, отделочные материалы на путях эвакуации, в лифтовых холлах, вестибюлях и высотных зданиях должны соответствовать высшему классу пожарной опасности. Кассетные потолки из алюминия и оцинкованной стали без перфорации или с заполнением негорючими материалами сертифицируются по классу КМ0 (негорючие материалы – НГ). При использовании порошковой краски толщиной до 100 мкм системы сохраняют статус КМ0/КМ1. Это позволяет беспрепятственно закладывать их в проекты высотных зданий (более 17 этажей) и на путях эвакуации любой протяженности.

Акустический комфорт

Гладкий металл отражает до 95% звуковой волны, создавая эффект эха, неприемлемый для офисных помещений. Для достижения акустического комфорта применяются перфорированные кассеты. Диаметр отверстий варьируется от микроперфорации (0,7–1,5 мм) до стандартной (2,0–3,0 мм) с возможностью индивидуального рисунка.

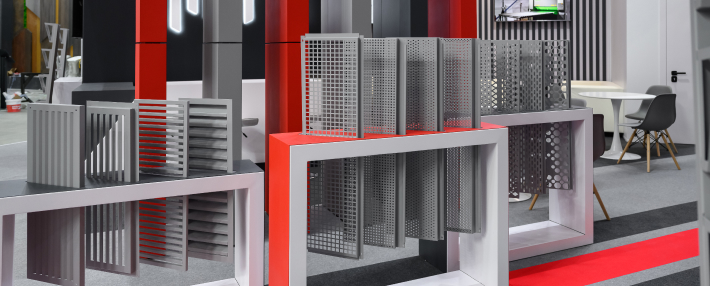

Рисунок 5. Виды перфорации на примере предложения компании "Профметалл"

Однако сама по себе перфорация лишь пропускает звук в межпотолочное пространство. Для его гашения на тыльную сторону кассеты производители наклеивают акустический флис, что позволяет достичь взвешенного коэффициента звукопоглощения (NRC) на уровне 0,75–0,90 (класс А и B).

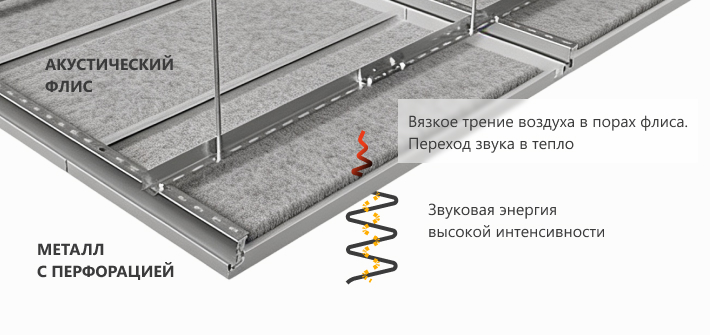

Рисунок 6. Схема работы акустической кассеты: прохождение звуковой волны через микроперфорацию и ее затухание в структуре акустического флиса

Влагостойкость и антикоррозионная защита

В зонах с влажностью до 100% (бассейны, аквапарки, пищевые производства) стандартные оцинкованные подсистемы больше всего подвержены коррозии в местах резов и сквозных креплений.

Инженерное решение для таких зон включает:

• Использование кассет из алюминия с двусторонним полимерным покрытием.
• Применение специальной подсистемы со скрытым шагом, защищенной от гальванической коррозии (изоляция алюминия от стальных шпилек пластиковыми шайбами).
• Использование нестандартных кассет из нержавеющей стали.

Проектирование узлов и интеграция инженерных систем

Интеграция смежных инженерных систем в кассетный потолок требует разработки детализированных технологических карт и узлов примыкания на стадии проектной документации (стадия «П» и «Р»).

Светотехническая интеграция

Современные линейные светодиодные светильники выпускаются в модульных размерах, кратных габаритам кассет (например, 1195×595 мм или длинномерные линии шириной 50/100 мм). Грамотное устройство подвесного кассетного потолка подразумевает, что вес осветительного оборудования не передается на декоративные панели.

• При скрытой системе (Clip-in) светильники крепятся на независимые подвесы к перекрытию, чтобы их вес не деформировал гребенку подсистемы. Стык между светильником и кассетой закрывается нащельником или компенсируется специальным Z-образным профилем для достижения эффекта «бесшовности».
• В открытых системах растровые светильники укладываются непосредственно на Т-профиль аналогично кассетам, но требуют страховочных тросов к плите перекрытия.

Климатические системы и безопасность

Диффузоры приточно-вытяжной вентиляции, спринклеры системы пожаротушения и датчики присутствия интегрируются через заводскую вырубку в кассетах, либо точно соответствуют размерам кассет. Проектировщик закладывает в спецификацию кассеты с подготовленными отверстиями под конкретные габариты оборудования. Установка тяжелых устройств, таких как кондиционеры, непосредственно на потолочный каркас запрещена – нагрузка должна передаваться на плиту перекрытия через самостоятельную систему подвесов (шпильки, анкеры).

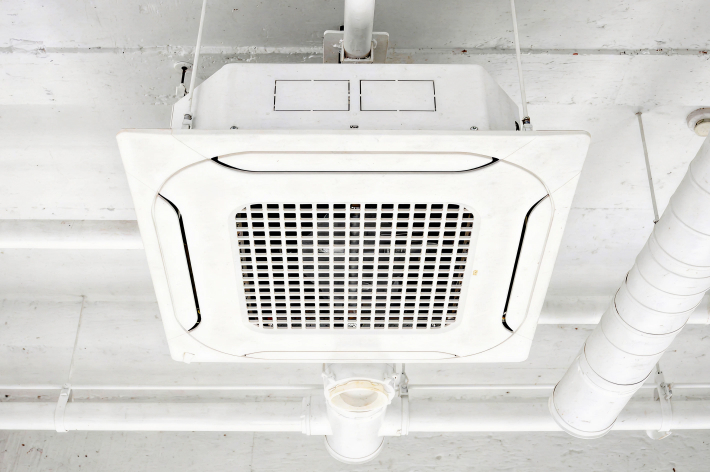

Рисунок 7. Кассетный кондиционер на собственных шпильках

Ревизионные решения

Если для обслуживания запорной арматуры, фанкойлов и лотков СКС в скрытых системах требуется высокая оперативность, то проектируются ревизионные кассеты-люки. Они оснащаются скрытыми микропетлями и замками-защелками (клик-системами). Внешне такой люк неотличим от стандартных кассет, но позволяет службе эксплуатации мгновенно получить доступ к узлу без демонтажа соседних элементов.

Экономика проекта: CAPEX, OPEX и TCO

В структуре затрат на внутреннюю отделку потолочные зоны обычно занимают до 15% бюджета. При его оценке девелоперы могут совершать ошибку, сравнивая только прямые затраты на закупку материала (CAPEX). Металлический кассетный потолок на этапе закупки дороже гипсокартона или минераловолокна, однако при расчете полной стоимости владения (TCO) на «длинной дистанции» от 5 – 7 лет металл обладает выраженным экономическим преимуществом.

Прямое сравнение затрат (CAPEX)

• Кассетный металлический потолок. Высокая стоимость материала, но минимальная стоимость монтажа. Отсутствуют «мокрые» и финишные процессы. Готов к эксплуатации сразу после сборки.
• Грильято. Сопоставим по стоимости с кассетами, но имеет ограничения по пожарным требованиям (открытая структура требует окраски всех коммуникаций за ним в черный цвет, усложняет расчеты дымоудаления).
• Гипсокартонный лист (ГКЛ). Низкая стоимость самого листа. Однако с учетом металлокаркаса, шпаклевки, грунтовки, финишной покраски в 2 слоя и устройства ревизионных люков итоговая стоимость квадратного метра догоняет металл. При этом ГКЛ является несъемной конструкцией.

Скорость монтажа

Профессиональный монтаж кассетного потолка силами бригады из 3 человек составляет до 50 – 70 м² в смену. Монтаж ГКЛ с учетом технологических перерывов на высыхание строительных смесей занимает в 3 – 4 раза больше времени, что затягивает сроки сдачи объекта и генерирует упущенную выгоду для девелопера.

Стоимость владения (OPEX)

В сухих отапливаемых помещениях (офисы, ТРЦ) срок службы стальных кассет составляет 20 – 25 лет. Если защитно-декоративный полимерный слой нанесен без нарушений технологии, сталь не контактирует с влагой и кислородом, что минимизирует риски коррозии. В помещениях с повышенной влажностью (санузлы, входные группы, кухни) срок службы снижается до 7 – 12 лет. В таких условиях на торцах кассет (в местах отреза металла при производстве) возникает так называемая щелевая коррозия. Без специальной обработки срезов сталь начинает ржаветь изнутри.

Нержавеющая сталь даже в неблагоприятных условиях может служить более 40 - 50 лет. Этот сплав по долговечности превосходит алюминий благодаря своей инертности к жесткой бытовой химии и прямой влаге.

Срок службы алюминиевых кассет превышает 25–30 лет. Обслуживание заключается в периодической влажной протирке. При повреждении одной кассеты заменяется только она (затраты равны стоимости одной панели), тогда как на ГКЛ-потолке потребуется перешпаклевка и перекраска всей площади помещения.

Для обоснования инвестиций рассмотрим расчет совокупной стоимости владения (TCO) для потолка из алюминия – промежуточного по цене варианта между дешевой оцинкованной сталью и премиальной нержавеющей.

Таблица 2. Расчет TCO (Total Cost of Ownership) потолочных систем для офиса 1000 м² на горизонте 10 лет

* Примечание к таблице 2: Несмотря на минимальный TCO у минераловатных плит эконом-класса, они не могут быть применены в офисах класса А+ и чистых помещениях из-за несоответствия эстетическим требованиям и выделения микропыли, что критично для систем вентиляции.

Таким образом, инвестиции в металлическую кассетную систему окупаются на 4 – 5 году эксплуатации объекта за счет отсутствия эксплуатационных расходов на обновление финишных покрытий и сохранения первоначального внешнего вида.

Логистика, стандарты и управление рисками

Входной контроль качества

При приемке партии кассетных потолков на объекте генеральный подрядчик и технический надзор обязаны провести

входной контроль по регламентированным методикам. Контролю подлежат следующие ключевые параметры:

• Соответствие геометрическим параметрам (ГОСТ Р 58814-2020 / ГОСТ 9.410-88): Проверяется линейность бортов, прямоугольность кассет (разность длин диагоналей не должна превышать ±0,5 мм для формата 600×600 мм) и глубина штамповки. Нарушение геометрии замков в скрытых системах (Clip-in) ведет к невозможности защелкивания панелей или деформации несущего стрингера.
• Плоскостность полотна: Отклонение от плоскости измеряется поверочной линейкой по диагонали панели. Допустимый предел — не более 1,0 мм на погонный метр. Превышение допуска создает визуальный эффект «волны» при направленном боковом освещении.
• Разнооттеночность (параметр ΔE): Контроль цвета лицевой поверхности выполняется спектрофотометром. Для коммерческих объектов премиум-сегмента допустимое цветовое различие между панелями из разных партий составляет ΔE ≤ 0,5–0,8 по шкале CIELAB. Визуально не определяемый на одной панели сдвиг оттенка становится критичным при стыковке кассет в единое полотно.

Таблица 3. Карта дефектов при входном контроле кассетных потолков

Риски цепочек поставок и импортозамещение

Проектирование крупных объектов сопряжено с рисками срыва сроков строительства из-за логистических сбоев. В рамках актуальной стратегии импортозамещения рынок переориентирован на российских производителей и заводы ЕАЭС, использующие отечественный алюминиевый и стальной прокат (Северсталь, НЛМК, РУСАЛ).

При управлении рисками поставок девелоперу необходимо учитывать следующие факторы:

• Доступность подсистем: Несущие профили (Т-профили, стрингеры, подвесы) должны закупаться одновременно с кассетами у одного производителя. Использование элементов подсистемы сторонних брендов аннулирует заводскую гарантию на жесткость и плоскостность системы в сборе.
• Сроки производства кастомных партий: Изготовление нестандартных форматов или окрашивание по индивидуальному индексу RAL увеличивает срок выполнения заказа. Проектировщик должен закладывать этот временной лаг в сетевой график проекта.

Правила транспортировки и хранения

Металлические кассеты чувствительны к механическим воздействиям и нарушению температурно-влажностного режима до момента монтажа. Каждая кассета должна поставляться в защитной полиэтиленовой пленке толщиной не менее 40–50 мкм. Пленка удаляется строго после завершения всех монтажных работ в помещении, но не позднее 30 дней с момента нанесения, чтобы исключить полимеризацию клеевого слоя под воздействием УФ-лучей.

Транспортировка осуществляется на жестких деревянных поддонах в вертикальном или горизонтальном положении с фиксацией стяжными лентами и обрешеткой. Высота штабелирования коробок на паллете — не более 1,5 метров во избежание смятия замков нижних рядов.

Складирование допускается только в закрытых, сухих, отапливаемых помещениях при температуре от +5°C до +30°C и относительной влажности воздуха не более 60%. Хранение на открытых площадках или в зонах с неоконченными «мокрыми» процессами (штукатурка, стяжка) запрещено. Конденсат, образующийся между плотно сложенными панелями при перепадах температур, вызывает коррозию металла (белую ржавчину на оцинкованной стали) даже под слоем полимерной краски.

Выводы по подбору оптимальной системы под тип объекта

Функциональное назначение объекта как первичный критерий выбора

Выбор конструктивного исполнения кассетного потолка должен базироваться на технологических процессах и эксплуатационном режиме конкретного здания. Ошибка на этапе проектирования, когда эстетический фактор превалирует над инженерно-физическим, приводит к резкому росту OPEX или к предписаниям надзорных органов о демонтаже системы.

При анализе функционального назначения объекта проектировщик и девелопер обязаны учитывать пять критических групп факторов, которые мы собрали в матрицу выбора (таблица 4).

Таблица 4. Матрица критериев выбора потолочных систем

1. 1. Частота и характер обслуживания запотолочных коммуникаций:
      В коридорах бизнес-центров, где проложены магистральные лотки СКС и вентиляции, плотность осмотров узлов достигает нескольких раз в неделю. В таких зонах скрытые системы (Clip-in) нерациональны из-за риска деформации кромок при постоянном демонтаже. Оптимальным выбором являются открытые подвесные системы (Lay-in), минимизирующие время доступа. Напротив, в операционных или серверных, где доступ требуется редко, но важна герметичность и фиксация панелей, скрытая система Clip-in является безальтернативной.
   2. Влажностный режим и химическая агрессивность среды:
      Зоны бассейнов, пищевых блоков и химических лабораторий характеризуются высокой концентрацией паров, хлорорганических соединений или щелочных растворов. Использование стандартной оцинкованной подсистемы в этих условиях гарантирует сквозную коррозию каркаса в течение 2–3 лет. Функциональное назначение таких объектов требует назначения алюминиевых кассет с химически стойким покрытием PVDF и изолированной подсистемы.
   3. Акустические регламенты помещений. В офисах формата Open Space, конференц-залах и колл-центрах уровень фонового шума напрямую влияет на производительность труда. Проектирование гладких металлических кассет в таких зонах создаст неприемлемое время реверберации. Требуется закладывать кассеты с микроперфорацией и интегрированным акустическим флисом. В то же время, в медицинских «чистых помещениях» перфорация запрещена, так как отверстия становятся накопителями патогенной микрофлоры.
   4. Санитарно-эпидемиологические требования. Объекты здравоохранения и фармацевтические производства требуют регулярной обработки поверхностей дезинфицирующими составами высокой концентрации и жестким ультрафиолетовым облучением. Обычное порошковое покрытие в таких условиях деградирует. Здесь применимы только специализированные антибактериальные покрытия, устойчивые к активному кислороду, хлору и УФ-деградации.
   5. Класс чистоты воздуха (ISO). Для электронных производств, лабораторий и операционных критично отсутствие пылевыделения. Минераловолокнистые плиты исключаются полностью. Кассетная металлическая система Clip-in со специальным герметизирующим уплотнителем по периметру замка позволяет удерживать заданное избыточное давление воздуха в помещении, исключая подсос неочищенного воздуха из запотолочного пространства. В совокупности правильный выбор гарантирует, что устройство подвесного кассетного потолка решит все технологические задачи здания.

Чек-лист параметров для включения в тендерную документацию (ТЗ)

Для исключения недобросовестной конкуренции со стороны поставщиков, предлагающих демпинг за счет ухудшения технических характеристик, девелопер должен включать в техническое задание (ТЗ) жестко формализованные параметры. Ниже представлен чек-лист инженерно-технических требований для тендерной документации:

Таблица 5. Технические параметры кассетной потолочной системы для тендерного ТЗ

Поставщики иногда указывают толщину кассеты «с учетом покрытия», что позволяет им использовать сталь 0,40 мм вместо 0,45 мм. Требуйте указания толщины чистого металлического проката до окрашивания и предоставления действующих протоколов испытаний от аккредитованных лабораторий, либо лабораторий по контролю качества, организованных непосредственно на производстве.

Результат испытаний должен быть на конкретный металл и краску конкретной толщины. Не допускайте в ТЗ замены оригинального несущего профиля на дешевые аналоги. Несовпадение геометрии замка профиля и кромки кассеты даже на 0,3 мм делает невозможным ровный монтаж и ведет к срыву сроков сдачи объекта.

Заключение: металлические кассетные потолки как стандарт коммерческого девелопмента

Инвестиции в металлические кассетные потолочные системы – это прагматичный выбор девелопера, ориентированный на долгосрочную экономическую выгоду и эксплуатационную безопасность объекта.

Выбор в пользу кассетного потолка позволяет одновременно закрыть задачи дизайна, акустики, легкого доступа к инженерному оборудованию и вентиляции. Высокий класс пожарной безопасности позволяет использовать эти системы на объектах любого уровня сложности – от офисов класса А+ до специализированных медицинских центров.

Относительно высокие первоначальные затраты (CAPEX) полностью компенсируются за счет отсутствия эксплуатационных расходов (OPEX) на горизонте 4-5 лет. Реализовать все эти преимущества вам поможет применение жесткого технического задания на этапе тендера. Ключевые позиции ТЗ обеспечивают защиту проекта от некачественных материалов и прозрачную интеграцию всех смежных инженерных систем здания.

Булатова Хельга Евгеньевна

Руководитель отдела маркетинга, журналист
