Металлические противопожарные двери как важный элемент противопожарного оснащения зданий
Противопожарные двери устанавливаются в местах, где необходимо защитить определенные зоны от возможного возгорания. Чаще всего противопожарные двери изготавливают из металла, поэтому далее мы будем говорить именно о металлических противопожарных и дымогазонепроницаемых дверях.
Ключевая характеристика противопожарных дверей — предел огнестойкости. Параметр измеряется в минутах и означает, как долго дверь продолжает выполнять свои защитные функции при нагреве во время пожара. В статье также рассмотрим, в каких видах помещений установка противопожарных дверей обязательна.
Типы противопожарных дверей
Существует несколько типов противопожарных дверей, которые различаются по степени защиты и конструктивным особенностям. Виды противопожарных дверей регламентируются ГОСТ 57327-2016 «Двери металлические противопожарные. Общие технические требования и методы испытаний».
По виду защиты
По виду защиты двери подразделяются на:
- Металлические противопожарные двери (EI),
- Металлические противопожарные дымогазонепроницаемые двери (EIS).
Первые защищают от распространения огня и высокой температуры, вторые — еще и от газообразных продуктов горения и дыма.
По степени защиты
По степени защиты двери классифицируются на три типа, в зависимости от предела огнестойкости:
| Наименование продукции (заполнения проемов) | Тип противопожарной двери | Предел огнестойкости, мин |
|---|---|---|
| Двери (за исключением дверей с остеклением более 25% и дымогазонепроницаемых) | 1 | EI 60 |
| 2 | EI 30 | |
| 3 | EI 15 | |
|
Двери дымогазонепроницаемые (за исключением дверей с остеклением более 25%) |
1 | EI 60 |
| 2 | EI 30 | |
| 3 | EI 15 |
Предел огнестойкости противопожарной двери — это время, в течение которого дверь продолжает сохранять те или иные защитные свойства, в зависимости от маркировки.
E — потеря целостности. Литера E в маркировке означает, что в течение предела огнестойкости в конструкции двери не образуются сквозные трещины или отверстия, через которые продукты горения или пламя могли бы проникнуть в защищаемую зону;
I — потеря теплоизолирующей способности. Литера I означает, что необогреваемая сторона двери сохраняет температуру ниже предельной величины в течение предела огнестойкости, тем самым предохраняя защищаемую зону от нагрева;
S — потеря дымогазонепроницаемости. Такая маркировка означает, что дверь гарантированно не пропускает дым и газообразные продукты горения в течение указанного предела огнестойкости.
Например, обозначение «дверь металлическая противопожарная EI 60» означает, что дверь сохраняет целостность и теплоизоляционные свойства в течение 60 минут. А «дверь противопожарная EIS 60» один час защищает помещения от проникновения газа и дыма и сохраняет свою целостность и теплоизоляционные свойства.
Конструктивное исполнение противопожарных металлических дверей
Во-первых, противопожарные двери бывают глухие и с остеклением. Конструкция с остеклением позволяет оценивать обстановку за дверью.
На риснуке: 1 — глухая однопольная металлическая противопожарная дверь; 2 — противопожарная металлическая дверь с остеклением; 3 — противопожарная металлическая дверь с фрамугой.
Однопольные противопожарные двери и двупольные противопожарные двери EI 60 отличаются лишь количеством створок. Двупольные двери при этом могут иметь створки одинаковой или разной ширины. Двупольные эвакуационные и входные противопожарные двери устанавливаются там, где поток эвакуирующихся людей во время пожара может быть большим, например, торговые и офисные центры, школы, больницы.
На рисунке: 1 — глухая двупольная металлическая противопожарная дверь EI 60 "Антипаника"; 2 — полуторная противопожарная дверь; 3 — полуторная дверь с фрамугой.
Во-вторых, противопожарная дверь может открываться влево или вправо.
На рисунке: 1 — дверь противопожарная однопольная правого и левого открывания; 2 — двупольная противопожарная дверь правого и левого открывания.
Третий важный момент — конструкция порога. ГОСТ 57327-2016 предусматривает несколько видов конструкции порога:
Притвор значительно повышает защитные функции противопожарных дверей, а для дымогазонепроницаемых дверей EIS 60 наличие порога с притвором или выдвижного порога с одними или несколькими контурами огнеупорного уплотнителя является обязательным конструктивным элементом.

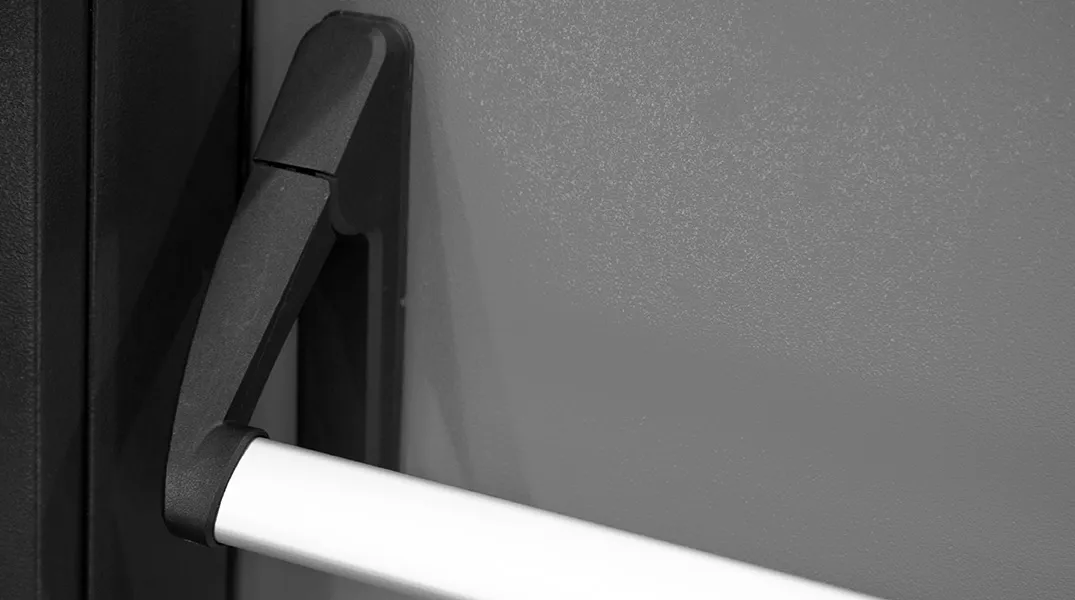

Наконец, противопожарные двери эвакуационных выходов оснащаются специальными противопожарными замками для металлических дверей или замками типа «Антипаника».
Условное обозначение изделий
Характеристики противопожарной двери легко понять из ее условного обозначения. Структура условного обозначения следующая:
AAA NN H W D EIS
- AAA — обозначение изделия «Дверь противопожарная стальная» (ДПС) или «Дверь противопожарная металлическая» (ДПМ).
- NN — «1» для однопольной двери и «2» для двупольной (двустворчатой).
- H и W — соответственно, размеры дверной коробки для противопожарной двери, мм.
- D — «П» или «Л», направление открывания.
- EIS — маркировка предела огнестойкости, например, EIS 30 или EI 60.
Так, например, металлическая однопольная дверь противопожарная ДПМ 1 EI 60 имеет предел огнестойкости 60 минут.
Где устанавливают противопожарные двери
Установка противопожарных дверей регламентируется СНиП 21-01-97, СП 1.13130.2009 и Федеральным законом №123 ФЗ. В соответствии с регламентирующими документами, противопожарные металлические двери обязательно устанавливаются в следующих местах:
- венткамеры;
- ниши для коммуникаций и оборудования;
- производственные объекты (склады, цеха, подсобки);
- склады с горючими и легковоспламеняющимися материалами;
- котельные;
- машинные отделения лифтов;
- выходы на чердак;
- эвакуационные выходы;
- помещения насосных станций и тепловых пунктов вблизи производственных и жилых зданий.
На практике металлические огнеупорные и газодымонепроницаемые двери также устанавливаются в такие помещения как:
- серверные;
- электрощитовые;
- выходы на лестничную площадку;
- коридор в промышленных помещениях;
- переходы между корпусами больниц и учебных заведений;
- лестницы в жилых зданиях.
Тип противопожарной двери в каждом случае определяется требованиями к безопасности и классом функциональной пожарной опасности помещения (согласно СНиП 21-01-97):
- Класс Ф1. Здания, предназначенные для постоянного и временного пребывания людей. К этой категории относятся, например, детские сады, больницы и санатории, а также многоквартирные жилые дома.
- Класс Ф2 — это здания культурного назначения, в которых большое скопление людей находится в течение ограниченного времени: кинотеатры, концертные залы, стадионы, цирки и т.д.
- Класс Ф3. Здания предприятий для обслуживания населения - магазины, торговые центры, муниципальные здания, здания общепита, поликлиники.
- Класс Ф4. Заведения, в которых находится в дневное время определенное число людей, как правило одних и тех же. К этому классу пожароопасности относятся школы, университеты, проектные институты, офисные здания и т.д.
- Класс Ф5. Производственные здания - цеха, лаборатории, склады, архивы и т.д.
Регламент выбора типа двери в каждом случае можно найти в СП 1.13130.2020 «Системы противопожарной защиты. Эвакуационные пути и выходы», а также в Сводах правил проектирования конкретных объектов.
Так, например, двери в пожароопасные помещения детских садов (котельная, прачечная, кухня и т.д.) обязательно должны иметь предел огнестойкости не менее EI30.
А, скажем, помещения технического назначения в зданиях класса Ф2 (за исключением помещений категорий В4 и Д), выделяются противопожарными перегородками не ниже 1-го типа.
Как устроена противопожарная дверь
Металлическая противопожарная дверь по технологии, регламентированной ГОСТ, состоит из металлического каркаса (рамы) и дверного полотна, выполненного из стального проката толщиной от 1,2 до 2,0 мм. Меньшая толщина стали недопустима, т.к. в этом случае конструкция двери недопустимо деформируется при нагреве и теряет свои защитные свойства.
Жесткость конструкции обеспечивается ребрами жесткости, не создающими тепловой мостик между нагреваемой и ненагреваемой стороной двери.
Технологии выполнения ребра жесткости противопожарной двери. На рисунке: 1 — скоба из стальной полосы; 2, 7 — угольники; 3 — швеллер; 4 — профиль прямоугольного сечения; 5 — гнутый профиль на контактной сварке; 6 — листы обшивки с гибом; 8 — теплоизоляционная прокладка.
Внутренний объем противопожарной двери заполняется минеральной ватой и другими негорючими изоляционными материалами. Задача наполнителя — сдержать распространение огня и высоких температур, теплоизолировать секции помещения друг от друга. Фурнитура двери — рукоятки, петли, рукоятки «антипаника» — выполняются в огнеупорном исполнении.
Как выбрать качественную противопожарную дверь?
Итак, какие факторы необходимо учесть, чтобы выбрать надежную и безопасную противопожарную дверь?
1. Тип двери
Однопольные двери подходят для небольших проемов, в то время как для более широких входов нужны двупольные противопожарные металлические двери размером 1200х2100 мм. Сторона открывания должна соответствовать плану помещения. Тип, ширина и высота противопожарной двери выбираются с учетом требований СНиП к пожарной безопасности помещения, о котором идет речь, а также предполагаемого числа людей в здании.
2. Класс огнестойкости
Выбор класса огнестойкости зависит от назначения помещения и требований пожарной безопасности (например, согласно ФЗ-123 "Технический регламент о требованиях пожарной безопасности"). Нет смысла ставить противопожарную дверь EIS 60, если стены и потолки помещения имеют более низкий класс огнестойкости.
Простой лайфхак быстрой оценки качества — узнать, сколько весит противопожарная дверь. Вес однопольной противопожарной двери, выполненной в соответствии с требованиями регламентирующих документов должен составлять около 90 кг.
3. Конструкция
В конструкции двери важно, чтобы каркас не имел мостиков тепла. Это достигается соблюдением технологий производства противопожарной двери согласно ГОСТ с последующим испытанием конструкции на огнестойкость. А вот остекление сегодня — это больше вопрос эстетики. Как остекленная дверь, так и глухая обеспечивают одинаковую степень защиты при наличии сертификата.
4. Уплотнители
Согласно ГОСТ Р 53308-2009, уплотнители должны обеспечивать защиту от дыма и горячих газов. Поэтому терморасширяющиеся уплотнители должны быть огнестойкими и не терять свои свойства при высоких температурах, чтобы предотвратить задымление.
5. Система запирания
Задача замков на противопожарной двери — обеспечивать быструю эвакуацию в экстренных ситуациях. Запоры и рукояти не должно заклинивать при длительном воздействии температуры. Необходимость установки рукояток типа «Антипаника» (ГОСТ 31471) определяется исходя из предполагаемого числа людей в здании.
6. Сертификация
Все противопожарные двери должны иметь сертификаты соответствия, подтверждающие их огнестойкость и качество. Сертификация должна проводиться в аккредитованных лабораториях согласно требованиям ГОСТ Р 53303-2009, ГОСТ Р 53308-2009 и другим стандартам. Наличие сертификата гарантирует соответствие двери установленным нормам безопасности.
С 2023 года в России установлена ответственность руководителя организации за исправное состояние и безупречное функционирование противопожарных дверей. Именно поэтому так важно позаботиться о выборе действительно качественных изделий уже на этапе оснащения объекта.
