Профлист: размеры и основные характеристики
Профнастил — это надежный и универсальный материал для широкого спектра строительных работ. Для его изготовления методом холодного проката используется сталь. Выпускается он в виде листовых готовых изделий. Среди строительных компаний и застройщиков, профлист получил свою популярность за счет небольшого веса, стойкости к деформации, хорошего внешнего вида и простого монтажа.
Профлист подходит для облицовки стен, монтажа ограждений, заборов, перегородок и кровельных работ. Но для каждого конкретного применения важно правильно выбрать тип и габариты профлиста.
Виды профнастила
Профилированный лист или профнастил представляет собой рельефный металлический лист. Его главной конструкционной особенностью является наличие ребер жесткости. Именно они позволяют изделию эффективно сопротивляться нагрузкам и деформации, не имея при этом большой толщины.
Профилированный металлопрокат обозначается с помощью буквенно-цифрового кода. Буква определяет сферу применения листа. Самыми популярными являются следующие виды:
- С - стеновой
- Н - несущий
- НС - универсальные

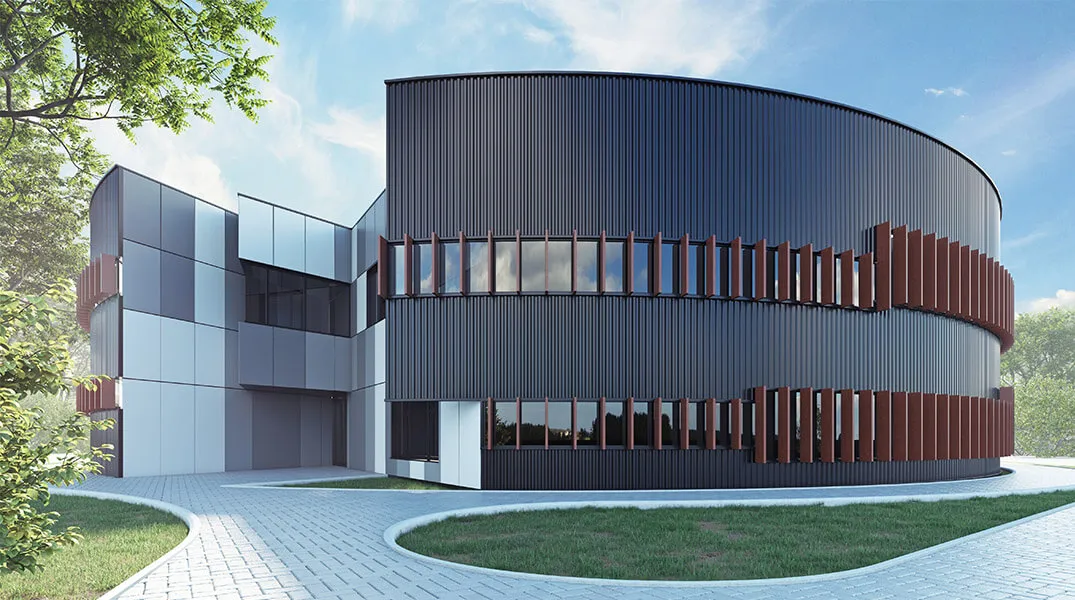

- Стеновой. Данный вид профлиста рекомендован для использования при облицовке фасадов зданий и сооружений. Выпускаются прямоугольной или трапецеидальной формы гребня. Так как стены при эксплуатации не несут высокой нагрузки, высота профиля начинается от 8 мм. Популярными продуктами в данной категории являются профнастилы марки С8, С21, С44.
- Несущий. Предназначен для высоконагруженных применений: несъемные опалубки, межэтажные перекрытия, гаражи, архитектурные формы, плоские крыши и т.п. Продукция представляет собой стальные листовые изделия с большой высотой волны (от 57 мм) и с дополнительными канавками, которые выступают в качестве ребер жесткости. Наиболее распространены марки Н57, Н60, Н75, Н114.
- Универсальный. Является средним вариантом между несущим и стеновым профнастилам. Имеет высоту профиля больше, чем у стенового, но меньше, чем у несущего. Его степень жесткости не подходит для высоконагруженных конструкций. Рекомендуется для использования в кровельных работах, при монтаже забора и отделке фасадной части домов. Популярными исполнениями являются марки НС20, НС35, НС44.
Размеры и характеристики профлиста
У каждого профлиста имеется ряд основных геометрических параметров, зная которые, можно определить его назначение, особенности и оценить примерную стоимость. Поэтому важно знать и разбираться в основных размерах профилированного листа:
- Толщина профлиста — параметр, от которого зависят прочностные качества. Обычно профнастил производится от 0,30 мм до 1,2 мм. Чем выше параметр, тем больше прочность.
- Ширина профнастила — технология монтажа требует укладывать листы внахлест, поэтому выделяют 2 параметра:
- Габаритная (общая) ширина — общий показатель, который равняется расстоянию между краями заготовки.
- Полезная ширина профлиста — меньше габаритной на 40-80 мм. Это важно учитывать при подсчете материалов.
- Длина — конкретное значение обговаривается с заказчиком. Согласно ГОСТ 24045-2016 профиль следует изготавливать с длиной кратной:
- 250 мм при мерной длине от 3 до 12 метров — для настилов.
- 300 мм при мерной длине от 2,4 до 12 метров — для стеновых ограждений.
- Высота профлиста — расстояние между 2-мя смежными гофрами. Зависит от формы изгиба.
- Вес — указывается в килограммах на 1 квадратный метр изделия. Зависит от толщины, марки и габаритов металлоизделия. Имеет важное значение при монтаже конструкций, так как от массы зависит нагрузка на сооружение.
При производстве к размерам профлиста предъявляются требования к их геометрической точности. Они указаны в ГОСТ 24045-2016 пункт 5.3:
| Высота профиля | Предельные отклонения | ||
|---|---|---|---|
| По высоте | По ширине | По длине | |
| 8-19 мм | ± 1 мм | ± 8 мм |
± 2 мм (до 6 м) ± 6 мм (до 12 м) |
| 20-59 мм | ± 1,5 мм | ||
| 60-74 мм | ± 2 мм | ||
| 75-160 мм | ± 2,5 мм | ± 15 мм | |
Стоит отметить, что по договоренности между изготовителем и потребителем, предельные отклонения могут быть увеличены.
| Высота профиля | Предельные отклонения | ||
|---|---|---|---|
| По высоте | По ширине | По длине | |
| 8-19 мм | ± 1 мм | ± 8 мм |
± 2 мм (до 6 м) ± 6 мм (до 12 м) |
| 20-59 мм | ± 1,5 мм | ||
| 60-74 мм | ± 2 мм | ||
| 75-160 мм | ± 2,5 мм |
± 15 мм |
Таблица размеров стандартного профлиста
Характеристики и особенности эксплуатации профлиста
Для каждого применения в строительстве предназначен определенный тип профлиста. Отделку фасадов, заборов и стен рекомендуется производить профнастилом марки С. Он отличается мелким профилем и большой полезной шириной. При эксплуатации стеновые покрытия не несут высокой нагрузки, поэтому и листы для них можно использовать более тонкие. Стандартными разновидностями стенового профлиста являются марки C8, НС20, C21, НС35, C44.
| Высота профиля | Предельные отклонения | ||
|---|---|---|---|
| По высоте | По ширине | По длине | |
| 8-19 мм | ± 1 мм | ± 8 мм |
± 2 мм (до 6 м) ± 6 мм (до 12 м) |
| 20-59 мм | ± 1,5 мм | ||
| 60-74 мм | ± 2 мм | ||
| 75-160 мм | ± 2,5 мм | ± 15 мм | |
С8 — бюджетный вариант для облицовки зданий и сооружений постоянного и временного характера. Подходит для монтажа заборов и ограждений. Обладает неплохими прочностными качествами. Доступная стоимость.
С21 — универсальный материал с достаточно высокой несущей способностью, применяется как при отделке стен, так и в качестве кровельного покрытия.
С44 — жесткий и легкий. Хорошо противостоит ветровой нагрузке. Популярен в промышленном строительстве.
Н57, Н60 — имеет трапециевидную форму профиля. Наличие дополнительных желобов на гофре повышает прочность изделия. С его помощью можно выполнять монтаж кровли, несущих конструкций, несъемных опалубок.
Н75 — имеет волнообразную форму, которая придает изделию дополнительные эстетические свойства и повышает прочность. Подходит для закладки несущих конструкций, пролетов, кровли.
Н114 — гарантирует максимальную прочность, жесткость и надежность в самых тяжелых условиях эксплуатации. Используется при строительстве разнообразных несущих конструкций с высокой степенью нагруженности. Им можно покрыть крыши большой площади. Например, стадионов, складов и т.п. Профлист не боится большого объема снега и сильного ветра.
Кроме хороших эксплуатационных свойств, профнастил отличается простым монтажом. Для его крепления к обрешетке используются специальные кровельные саморезы. За счет шайбы и прокладки обеспечивается герметичность. Цвет самореза можно подобрать под цветовое исполнение профнастила.
Для обеспечения комфортной, долгой и беспроблемной эксплуатации профлиста, в строительстве существует несколько правил, которых следует придерживаться при монтаже:
- Для теплой кровли обязательно выполните гидроизоляцию для защиты от появления влаги под кровлей.
- Деревянную обрешетку необходимо обработать антисептиком.
- Для защиты от накопления заряда выполните надежное заземление.
- Металлоизделия сильно нагреваются летом и отводят много тепла из дома зимой, поэтому правильная теплоизоляция очень важна.
- При монтаже не рекомендуется резать листы с помощью болгарской пилы, а также крепить их сваркой. Искры могут испортить покрытие, что приведет в быстрой коррозии незащищенного металла.
