Фасад из фальца: новые технологии и современные материалы

Современное строительство давно вышло за рамки разделения материалов на чисто «кровельные» или «фасадные». Фальц на фасаде – это не только актуальный тренд, но и переосмысление классической технологии, надежность которой проверена веками.

В этой статье мы рассмотрим, как «кровельный» подход адаптируется к вертикальным поверхностям, какие особенности необходимо учитывать при создании фасадного покрытия и на что обращать внимание при выборе материалов.

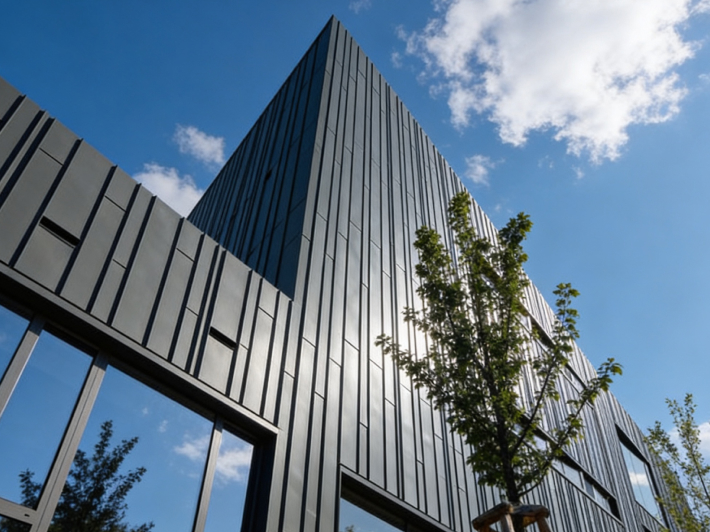

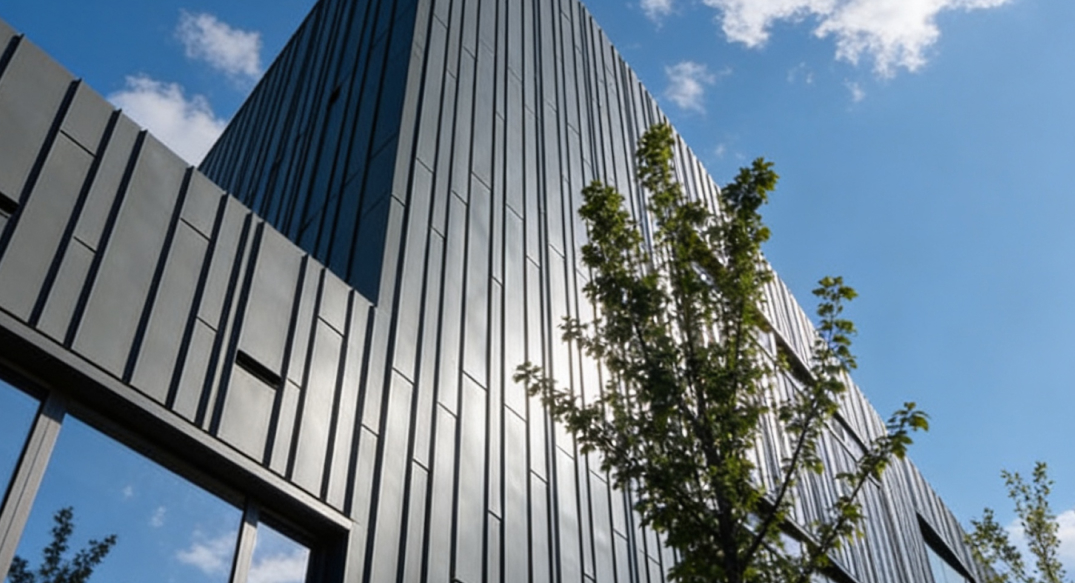

Рисунок 1 Фальцевый фасад общественного здания, Вена

Что такое фасад из фальца?

Листовой металл доказал свою эффективность на вертикальных поверхностях задолго до эры хайтек. Историческими предшественниками фасадного фальца можно считать отвесные скаты шпилей и куполов, а также стены мансард. В современной архитектуре фасадный фальц сочетает практические преимущества вентилируемого фасада с актуальной эстетикой стилей барнхаус, минимализм и хайтек.

Терминология, конструкция, отличия от кровельного фальца

Фасад из фальца — это система облицовки здания металлическими картинами (листами), соединенными между собой с помощью фальцевого замка. Герметичность обеспечивается за счет отсутствия сквозных отверстий, где крепеж спрятан под поверхностью листов также, как и в кровельных конструкциях, о которых можно прочитать здесь.

Основная конструктивная особенность такого фасада заключается в создании вентилируемого зазора между утеплителем и облицовкой. Назначение зазора – обеспечить движение воздуха снизу вверх для вывода конденсата, что требует специфических узлов примыкания к цоколю и карнизу.

Фальцевый замок – это герметичное соединение двух соседних металлических листов. В классической технологии фальц получают с помощью загиба и взаимного зацепления кромок металлических листов. Окончательное формирование фальца в этом случае происходит прямо на месте установки.

В современных системах «клик-фальц» замок представляет собой самозащелкивающееся соединение, профиль которого формируется на производстве. На стройплощадке остаётся только собрать фасад в соответствии с раскладкой.

В большинстве случаев фальц на фасаде располагается вертикально (рис. 1), однако это не жесткое техническое требование, а лишь дань традиции и способ сэкономить на материале. В современной архитектуре нередко можно встретить и диагональный, и свободно ориентированный фальц (рис. 2 и 3).

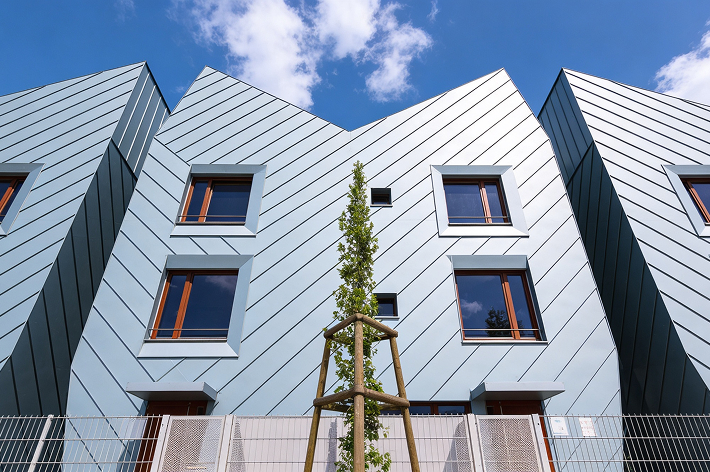

Рисунок 2 Диагонально расположенный фальц на фасаде жилого дома

Фасадные картины – это основной видимый конструктивный элемент облицовки, представляющий собой металлические листы с подготовленными для фальцевого соединения краями. Фасадные картины часто имеют профилирование, причём не только продольное, но и фигурное (рис. 3). Профиль создаёт рёбра жесткости, которые предотвращают эффект «линзы» или «волны» (визуального искривления плоскости), более заметный при боковом освещении на вертикальных стенах, чем на крыше.

При этом в отличие от профилирования с высоким гребнем, который выглядит уместным на кровле, фасадные картины чаще имеют низкий гребень или микропрофилирование, высота которого не превышает 2 мм. Этого вполне достаточно для сохранения плоскостности. По нормативам (ТУ 24.33.20-038-75483238-2017) плоскостность картины может отклоняться на 2,5 мм – но это относится только к самому металлоизделию до монтажа. «Волнистость» на фасаде под эти требования не подпадает.

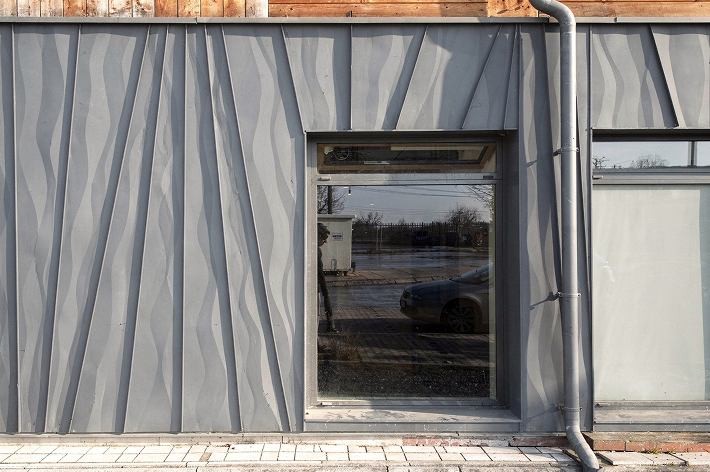

Рисунок 3 Профилированные картины, соединённые фальцем под различными углами

В отличие от кровли, где господствуют клик-фальц системы и двойной стоячий фальц, на фасадах нередко можно увидеть Г-образный (угловой) фальц (рис. 4). По конструкции он похож на «не до конца загнутый» двойной стоячий фальц, что придаёт ему объёмный вид и подчёркивает геометрический рисунок фасада.

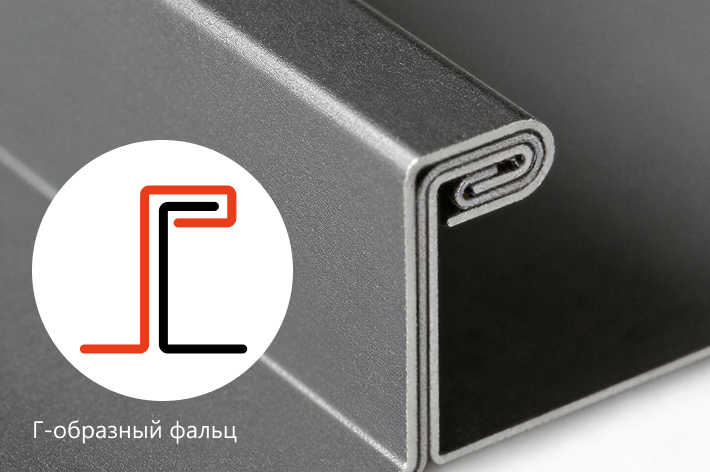

Рисунок 4 Схема и общий вид Г-образного фальца

Требования к герметичности фасадного фальца не такие жёсткие, как к водонепроницаемости кровельных систем. Это связано с тем, что стены работают по принципу «дождевого экрана» - защищают конструкцию здания от прямого попадания капель, но не рассчитаны на удержание слоя воды, как на крыше. По этой же причине на фасаде допускается большое количество горизонтальных стыков – иногда они даже выполняют декоративную роль

Фальц на фасаде: архитектурные стили и дизайн

Архитектурные стили

Сегодня фасадный фальц стал один из самых востребованных приемов в архитектуре. Есть несколько архитектурных стилей, где его потенциал раскрывается лучше всего.

Барнхаус фальц (Barnhouse) – самый узнаваемый стиль (рис. 5). Металл плавно переходит с крыши на фасад, что создает минималистичный и строгий силуэт. Здание может быть полностью покрыто металлом (обычно в оттенках графита или чёрного), а может сочетать фальцевые картины с частичной отделкой деревом.

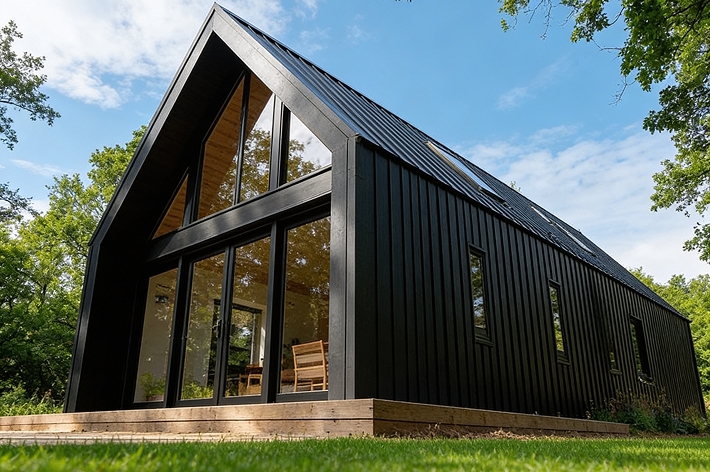

Рисунок 5 Дом в стиле барнхаус

Стилю минимализм свойственна эстетика чистых линий и геометрии, что легко может обеспечить фальц, благодаря отсутствию видимого крепежа и чёткому ритму замковых соединений. Игра с объёмами здания подчёркивается контрастом фактур, например – листового металла, камня, стекла и штукатурки.

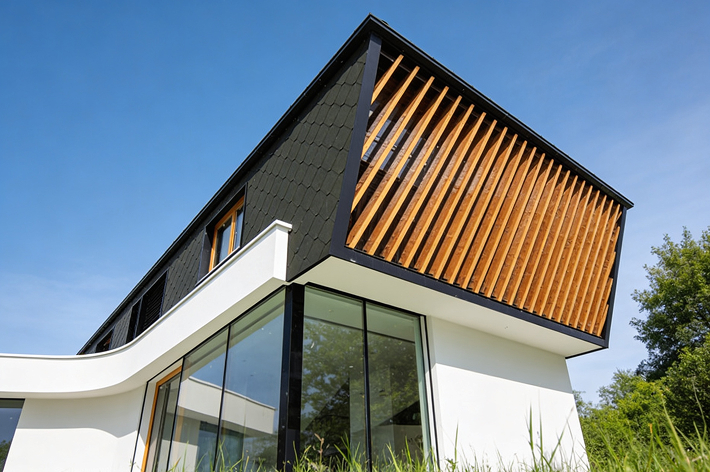

Рисунок 6 Минималистичный дизайн дома с фальцем в форме "шашки"

Хайтек и индустриальный стиль. В отличие от уютного барнхауса, здесь фальц часто сочетается с огромными плоскостями стекла и открытыми конструкциями из стали или бетона, создавая образ «машины для жилья» в духе Ле Корбюзье. Главный акцент делается на функциональности: фальцевые панели здесь интегрируются со скрытыми водостоками, автоматическими системами освещения и высокотехнологичными узлами, превращая фасад в единую инженерную систему.

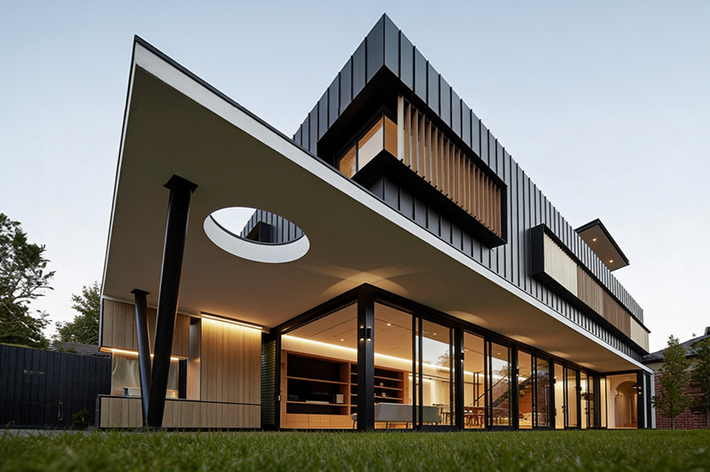

Рисунок 7 Здание в стиле хай-тек с фальцевым фасадом

Дизайнерские приемы и визуальные эффекты

Для архитекторов и дизайнеров фальц предоставляет множество творческих инструментов.

• Ритмический рисунок. Можно использовать картины разной ширины на одной стене. Это избавляет фасад от монотонности, делая его более живым.
• Игра направлений. Вертикальный фальц – это стандарт. Горизонтальная раскладка визуально «приземляет» здание, делая его шире. Диагональное направление подчёркивает динамику и современность здания.
• Фактура и текстура. Картины могут быть гладкими, иметь низкий гребень или микропрофилирование. Полимерное покрытие может имитировать любую текстуру.
• Цветовые решения. В распоряжении дизайнера все цвета RAL (для полимерных покрытий), а также уникальная особенность натуральных металлов – возможность естественного «старения». Медь или цинк-титан со временем меняют цвет и покрываются благородной патиной (рис. 8). Этот процесс можно провести и искусственным путём на производстве, получив нужное состояние поверхности сразу.

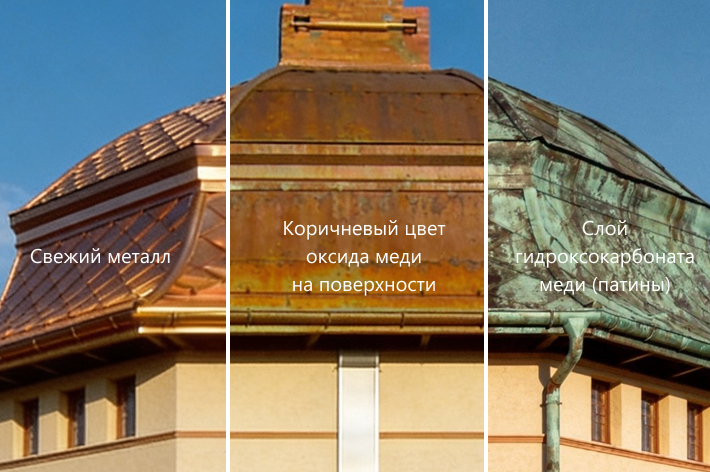

Рисунок 8 Этапы старения меди: 1 – «свежий» металл; 2 - коричневый цвет оксида меди на поверхности картин; 3 - финальная стадия - слой гидроксокарбоната меди (патины), надёжно защищающий металл от дальнейшей деградации

Плюсы и минусы фасадного фальца

Фасадный фальц – это надёжная и долговечная защита дома от влаги. Низкий удельный вес системы позволяет создавать легкие конструкции, а высокая прочность – сопротивляться серьезным ветровым нагрузкам. Фальцевому фасаду можно придать актуальный внешний вид в одном из современных стилей или предпочесть более консервативную эстетику.

Недостатки у фальца тоже есть – это высокие требования к мастерству монтажников и низкая ремонтопригодность, особенно если речь идёт о классическом двойном стоячем замке.

Таблица 1 Преимущества и недостатки фасадного фальца

Виды фальцевых фасадных панелей и типы соединений

Клик-фальц (самозащелкивающиеся фасадные картины)

Фальцевые фасадные панели типа клик-фальц (рис. 9) – наиболее популярное решение благодаря высокой скорости и простоте сборки. Кликфальц не стандартизован в строгом смысле этого слова. Существуют стандарты производителей, которые выпускают системы с разными размерами замков и полезной шириной картин (пример в таблице 2). Даже у одного производителя могут быть разные серии – от бюджетных с относительно простыми замками до премиальных с высокой герметичностью.

Картины одного производителя практически невозможно (или очень сложно) качественно состыковать с картинами другого. Если замок не защёлкнется правильно, герметичность будет нарушена, что приведет к протечкам. Поэтому целесообразно весь объём материала для проекта заказывать у одного производителя – это гарантирует полную совместимость не только картин, но и доборных элементов.

Таблица 2 Технические характеристики фальцевых картин компании «Профметалл»

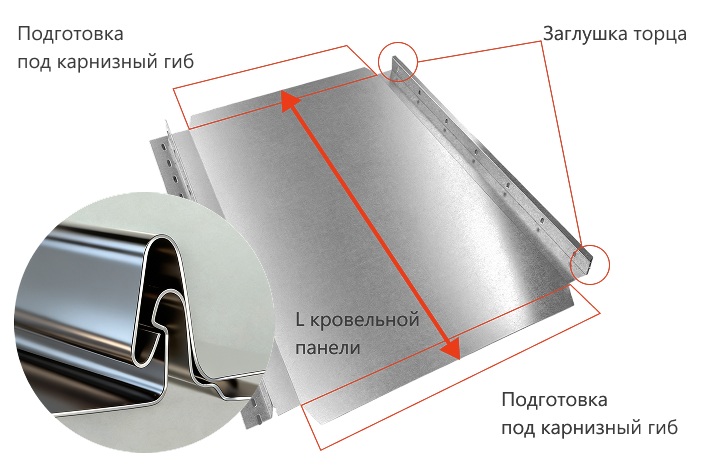

Рисунок 9 – «Защелкнутый» замок (слева) и схема фасадной или кровельной картины (справа)

Двойной стоячий фальц

В отличие от клик-фальца, двойной стоячий фальц (рис. 10) – это, прежде всего, не изделие, а технология. Хотя некоторые производители предлагают картины с двойным фальцем типовых размеров, всё же возможность изготовления нестандартных листов – одно из главных преимуществ. Поэтому размеры картины обычно определяются проектом, а не стандартами производителя.

Нормативы распространяются только на сам листовой прокат, например – ГОСТ Р 58953-2020 «Прокат тонколистовой металлический для фальцевых кровель и фасадов. Общие технические условия». Двойной стоячий фальц – классический выбор для сложных фасадов.

Монтаж такой системы сложнее, чем самозащёлкивающихся аналогов. Соединение выполняется с помощью электромеханических закаточных машин или ручного инструмента. Однако затраченные усилия со временем компенсируются – фасад с двойным стоячим фальцем гарантирует максимальную защиту от косого дождя.

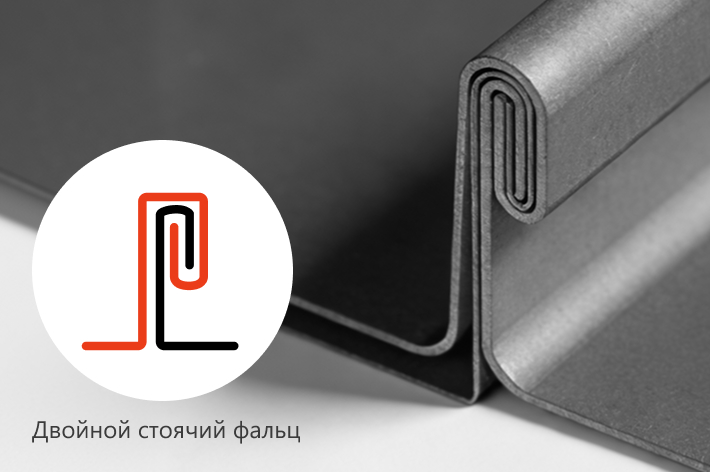

Рисунок 10 Схема и общий вид двойного стоячего фальца

Штучные элементы фасада

Штучные (доборные) элементы фасада нужны для оформления стыков и примыканий, чтобы система была герметичной.

1. Отливы (верхние и оконные). Отводят воду от оконных проемов и цоколя.

2. Наружные и внутренние углы. Закрывают стыки фасадных картин на углах здания.

3. Стартовые и финишные планки. Служат для начала монтажа и надежной фиксации последней картины.

Пример оформления окна на фасаде клик-фальц PM с помощью оконных планок и отлива показан на рис. 11.

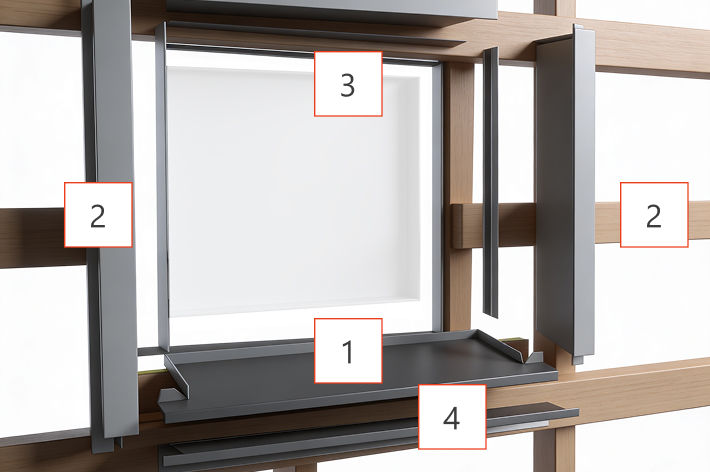

Рисунок 11 Доборные элементы окна на фасаде клик-фальц PM: 1 - отлив, 2 - боковые оконные планки, 3 - верхняя планка, 4 - завершающая планка

К штучным элементам также можно отнести нетиповые изделия, предназначенные для облицовки криволинейных поверхностей, эркеров, куполов и шпилей. Наиболее распространённая форма таких элементов – ромб или шашка (рис. 8-1 и 8-2). Этот классический элемент создает на фасаде характерный чешуйчатый или сетчатый узор. Каждый элемент зацепляется за соседние со всех четырех сторон, создавая герметичный и очень устойчивый к ветровым нагрузкам «панцирь». Благодаря большому количеству стыков фасад обретает выраженную фактуру, которая подчёркивается игрой теней.

Из какого материала изготавливают фальц панели для фасада?

Выбор листового металла для производства фальцевых картин зависит от многих факторов: климатических условий, архитектурного замысла, назначения здания, планируемого срока эксплуатации и т.д. Рассмотрим основные материалы и сравним их характеристики (таблица 3).

Оцинкованная сталь с полимерным покрытием

Материал-основа в этом случае – низкоуглеродистая сталь с относительным удлинением не менее 20–25% – этого вполне достаточно для формирования загиба. Первый слой защиты – заводская оцинковка по ГОСТ Р 52146-2003 толщиной 140–275 г/м². Следующий слой – покрытие из полиэстера, полиуретана (пурала) или ПВДФ. Эффективность и стойкость этих покрытий различается довольно сильно.

Полиэстер чувствителен к механическим повреждениям при закатке, плохо переносит интенсивное УФ-излучение и сильные морозы. Его применение рекомендовано для районов с умеренным климатом без экстремальных перепадов температуры, где он может служить до 20-25 лет. В неблагоприятных условиях (южные солнечные регионы или север) он может потерять цвет за 3-5 лет и растрескаться за 7-10 лет.

Полиуретановое и ПВДФ покрытия имеют более высокую механическую прочность, лучше переносят солнечный свет и не становятся критически хрупкими на морозе. Риск повреждения при гибке минимален даже при низких температурах. Срок службы без видимых повреждений и скрытой коррозии под слоем покрытия составляет значительно более 20 лет.

Алюминий: легкий материал

Алюминиевые сплавы почти в три раза легчи стали, поэтому нагрузка на стены и подсистему значительно ниже. Алюминий, благодаря естественной оксидной плёнке, хорошо защищён от коррозии. Добавки магния (сплавы серии 5000) и марганца (серия 3000) позволяют дополнительно усилить его стойкость в агрессивных средах и придают ему необходимую для фальца пластичность.

Свойства алюминия позволяют конструировать из его сплавов сложные узлы: криволинейные примыкания, изогнутые и объёмные элементы. Модуль упругости алюминия ниже, чем у стали, поэтому фальцевое соединение из алюминия более стабильно: оно не стремится «распрямиться» в обратном направлении.

Недостаток алюминия: высокий коэффициент термического расширения, который требует обязательного применения подвижных кляммеров для предотвращения деформации фасада на солнце. В отличие от стали, эстетические качества алюминия позволяют использовать металл без дополнительного покрытия. Однако для алюминия, как и для стали, можно выбрать полимерное покрытие в любом из оттенков RAL.

Медь и цинк-титан

Медь веками использовалась для создания фальца. Современная медь типа М1ф по ГОСТ 859-2014 обладает очень высокой коррозионной стойкостью. В процессе эксплуатации цвет меди естественным образом меняется: металл сначала покрывается пленкой оксида темно-коричневого цвета, а затем зеленой или зелёно-голубой патиной Cu₂(OH)₂CO₃ (рис. 8). Этот слой является защитой от дальнейшего взаимодействия с влагой и агрессивными веществами.

Одно из преимуществ меди – простота соединения элементов с помощью пайки и сварки, благодаря чему можно получать абсолютно герметичные примыкания.

Цинк-титан – новый «долгожитель», превзошедший по этому показателю даже медь. Легирующие добавки титана и меди взаимодействуют с цинковой базой, повышая сопротивление ползучести и предел прочности сплава. Естественным барьером для коррозии на поверхности цинк-титана служит основной карбонат цинка Zn₂CO₃(OH)₂. Это тоже патина, как и на меди, но её цвет – серый.

К недостаткам цинк-титана следует отнести его высокую стоимость. Также он довольно сложен в монтаже – при низких температурах он становится слишком хрупким для формирования фальца.

Таблица 3 – Сравнение характеристик материалов для фальцевого фасада

Отделка фасада фальцем: технология и этапы работ

Подготовка основания и каркаса

Монтаж фасада фальцем начинается с устройства обрешетки (рис. 12). Она должна обеспечивать вентиляционный зазор и ровную плоскость для крепления картин. Обычно используют один из двух основных вариантов подсистемы:

• деревянная обрешетка из досок сечением 100х25 мм. Этот вариант подходит для частного домостроения;
• металлический каркас из Г-образных оцинкованных профилей, закрепленных на кронштейнах. Такое решение оптимально для зданий с высокими требованиями к пожарной безопасности.

Требования к каркасу:

• шаг обрешетки для обоих типов основания должен составлять 400 мм.
• плоскость каркаса должна быть идеально ровной. Это поможет избежать искривления поверхности картин. При этом следует помнить, что даже на ровной поверхности из-за температурных расширений металла на панелях может возникать визуальный эффект волнистости.

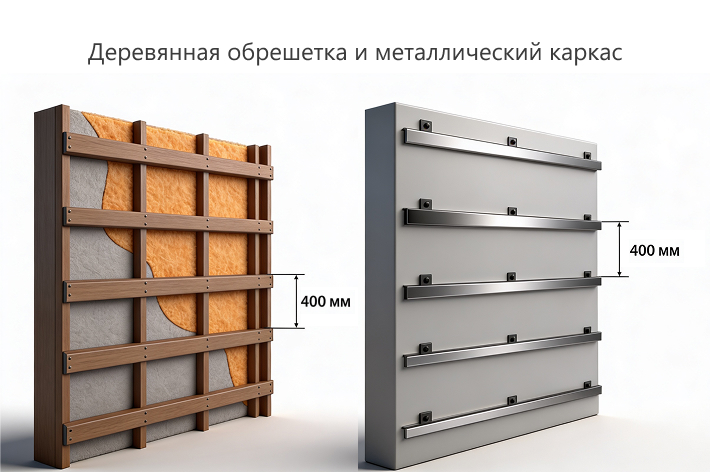

Рисунок 12 Деревянная обрешетка (слева) и металлический каркас (справа)

Монтаж фасада фальцем: шаг за шагом

После устройства каркаса и проверки его плоскостности, монтаж панелей выполняется в следующем порядке:

Обустройство узлов: оформление оконных и дверных проемов, углов здания, цоколя и карнизных свесов

Очередность действий при установке доборных элементов – оформлению проёмов, углов, свесов показана на рис. 13.

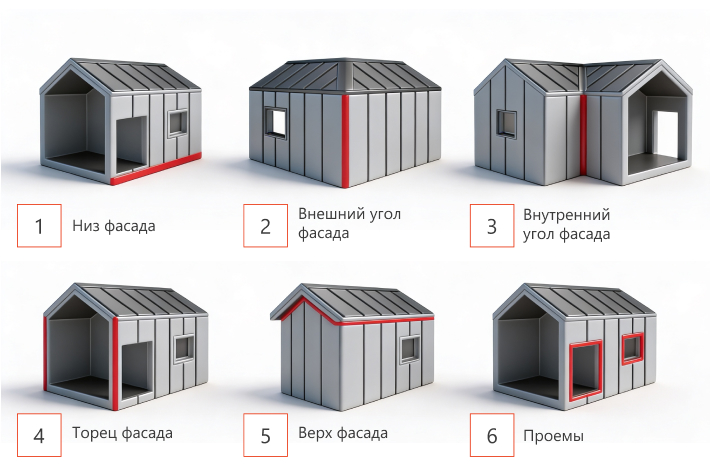

Рисунок 13 Очередность действий при установке доборных элементов

1. Цоколь и низ фасада оформляются с помощью отлива или начальной планки. Панель может крепиться через зацеп за планку или просто нависать над цоколем с подгибом края.

2-4. Углы и торцы здания: для внешних и внутренних углов используются специальные планки (простые или сложные с кляммерами). Сложные планки позволяют скрыть срезы панелей внутри профиля, обеспечивая герметичность и эстетичный вид.

5. Карнизные свесы. Верх фасада завершается под подшивку свеса. Панель либо просто подрезается и загибается, либо заводится в завершающую планку - она скрывает верхний рез и защищает узел от попадания влаги.

6. Оконные и дверные проемы (рис. 11). Оформление включает установку отлива, завершающих и оконных планок. Сначала монтируется нижний отлив, затем боковые планки и в конце - верхний элемент. Края панелей фальца, примыкающие к окну, должны иметь отбортовку 25 мм, которая вставляется в пазы планок.

Почему стоит заказать фальцевые панели для фасада у нас?

Компания «Профметалл» выпускает все элементы фальцевого фасада из листовой оцинкованной стали с полимерным покрытием с расцветкой в палитре RAL или с фотоофсетным изображением Printech.

Прямой заказ у производителя гарантирует, что все элементы будут изготовлены под конкретный проект по параметрам, предоставленным заказчиком. Фасадные панели прекрасно сочетаются с другими элементами нашего производства – например, кровельными картинами, что позволяет создавать единый проект.

Заключение

Фальцевый фасад – это баланс эстетики, долговечности и защиты здания. Благодаря скрытому креплению и герметичным замкам, такая облицовка создает надежный барьер для осадков и ветра.   Такой фасад может служить десятилетиями (а при выборе меди или цинк-титана – более века). Вариативность металлов, цветов и текстур позволяет воплощать самые смелые архитектурные концепции, от строгого минимализма до футуристичных форм.

Однако фальцевая технология требует исключительной точности. Эстетика фасада напрямую зависит от мастерства исполнителей: малейшие ошибки при подготовке каркаса, неверный расчет вентиляционного зазора или игнорирование температурного расширения металла могут привести к деформации панелей и быстрому выходу из строя. Чтобы фасад оставался ровным и надежным, важно учитывать климатические особенности региона, пластичность выбранного сплава и тип защитного покрытия. Именно поэтому при выборе материалов для фальцевого фасада крайне важно опираться на экспертизу профессионалов.
